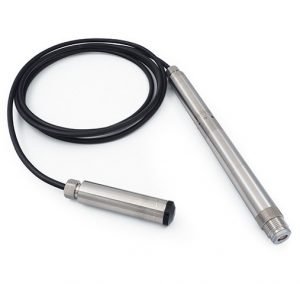

Data Logger de Nivel y Temperatura DCX-22AA

El DCX-22AA es un data logger autónomo diseñado para la medición y registro continuo de nivel de agua y temperatura en aplicaciones de monitoreo de aguas subterráneas. Utiliza tecnología de doble sensor absoluto (AA), lo que permite realizar mediciones precisas mediante la combinación de presión hidrostática y presión atmosférica.

Principio de funcionamiento
El equipo integra un sensor sumergible que mide la presión hidrostática generada por la columna de agua y un sensor barométrico ubicado en la unidad electrónica, el cual mide la presión atmosférica. Estos datos son procesados internamente para compensar automáticamente las variaciones de presión ambiental, permitiendo obtener un cálculo preciso del nivel del agua sin necesidad de tubos capilares.

Diseño y resistencia ambiental
Una de las características más relevantes del DCX-22AA es su diseño sin tubo capilar, lo que elimina puntos vulnerables frente a la humedad. Esto lo convierte en una solución altamente robusta para entornos húmedos, permitiendo su operación incluso en condiciones de inmersión temporal o inundación. La construcción en acero inoxidable 316L y el uso de sellos de Viton® contribuyen a su resistencia mecánica y química.

Instalación y operación
El sistema está diseñado para una instalación sencilla. La unidad electrónica se ubica en la parte superior del pozo o punto de medición, facilitando el acceso para configuración y descarga de datos. La sonda, conectada mediante cable sellado, se posiciona en el punto de medición. Esta arquitectura reduce tiempos de instalación y simplifica el mantenimiento.

Procesamiento y almacenamiento de datos
El DCX-22AA incorpora tecnología de microprocesador que permite una alta precisión y resolución en la medición de presión y temperatura. El sistema compensa automáticamente errores de linealidad y temperatura. Además, cuenta con memoria no volátil, lo que garantiza la seguridad de los datos almacenados incluso ante fallas de energía.

Comunicación y monitoreo
El equipo permite configuración y descarga de datos de forma local mediante conexión por cable. Adicionalmente, ofrece la opción de integración con la unidad ARC1 para transmisión remota de datos y programación vía SMS, ampliando su funcionalidad en aplicaciones donde el acceso físico es limitado.

Aplicaciones típicas
El DCX-22AA es utilizado principalmente en monitoreo de aguas subterráneas, estudios hidrogeológicos y control de niveles en pozos. También es aplicable en proyectos de gestión hídrica donde se requiere registro continuo de nivel y temperatura con alta precisión.

Informacioón tecnica de Data Logger de Nivel y Temperatura DCX-22AA

Categoría / Sección	Especificaciones Técnicas
IDENTIFICACIÓN Y MEDICIÓN
Modelo y Tipo	DCX-22AA: Data logger autónomo de nivel y temperatura.
Principio de Medición	Presión hidrostática con compensación barométrica (Tecnología Absolute/Absolute).
Parámetros Medidos	Nivel de agua, Presión hidrostática, Presión atmosférica, Temperatura del medio y del aire.
Rangos y Equivalencias	Presión: 0.8 a 11 bar absoluto. Nivel: 0 a 100 mH2O.
PRECISIÓN Y GESTIÓN DE DATOS
Precisión del Sensor	Linealidad: 0,02 %FS | Error: típ. 0,05 %FS. Resolución: 0,0025 %FS | Estabilidad: típ. 0,5 mbar.
Datalogger y Canales	Memoria: 4 Mbit (no volátil). Canales: 5 canales registrados. Intervalo: 1 segundo hasta 1 día.
CONSTRUCCIÓN Y COMUNICACIÓN
Materiales	Cuerpo: Acero inoxidable 316L (Opción Hastelloy o Titanio). Sellado: O-Ring Viton® | Protección: IP68 (Hermético sumergible).
Interfaces	Local: RS485 (cable convertidor). Remota: Unidad ARC1 opcional (Transmisión vía SMS).
Especificaciones Físicas	Diámetro: 22 mm | Alimentación: Batería litio tipo AA. Peso: Carcasa ≈ 335 g / Sonda ≈ 200 g.
