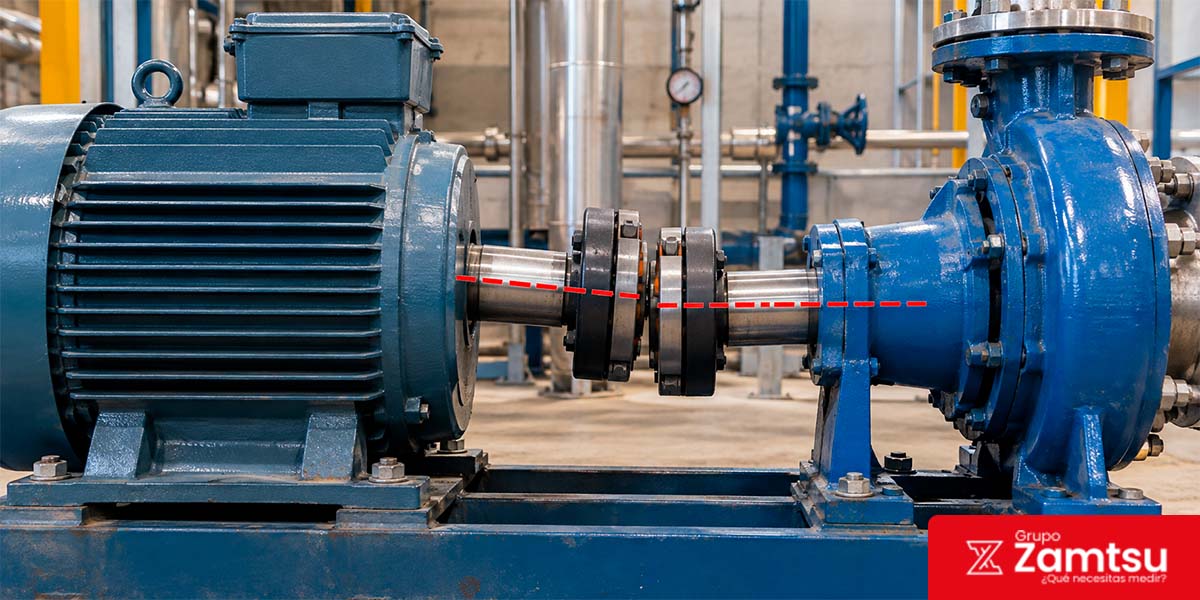

La desalineación de ejes es la condición en la que las líneas centrales de dos ejes acoplados no coinciden mientras la máquina opera. Es una de las principales causas de vibración, sobrecalentamiento y falla prematura de rodamientos, sellos y acoples, y se corrige midiendo la posición real de los ejes con un alineador láser.
¿Qué es la desalineación de ejes?
La desalineación de ejes ocurre cuando el eje de la máquina motriz, por ejemplo un motor eléctrico, y el de la máquina conducida, como una bomba, un ventilador o un reductor, no comparten la misma línea central de rotación. La condición se evalúa en el acople y en dos planos: vertical y horizontal. Aunque los acoples flexibles toleran pequeñas desviaciones, la carga que no absorben se transmite a los rodamientos y sellos. Por esa razón, el control de la alineación es una tarea básica de cualquier programa de mantenimiento predictivo.

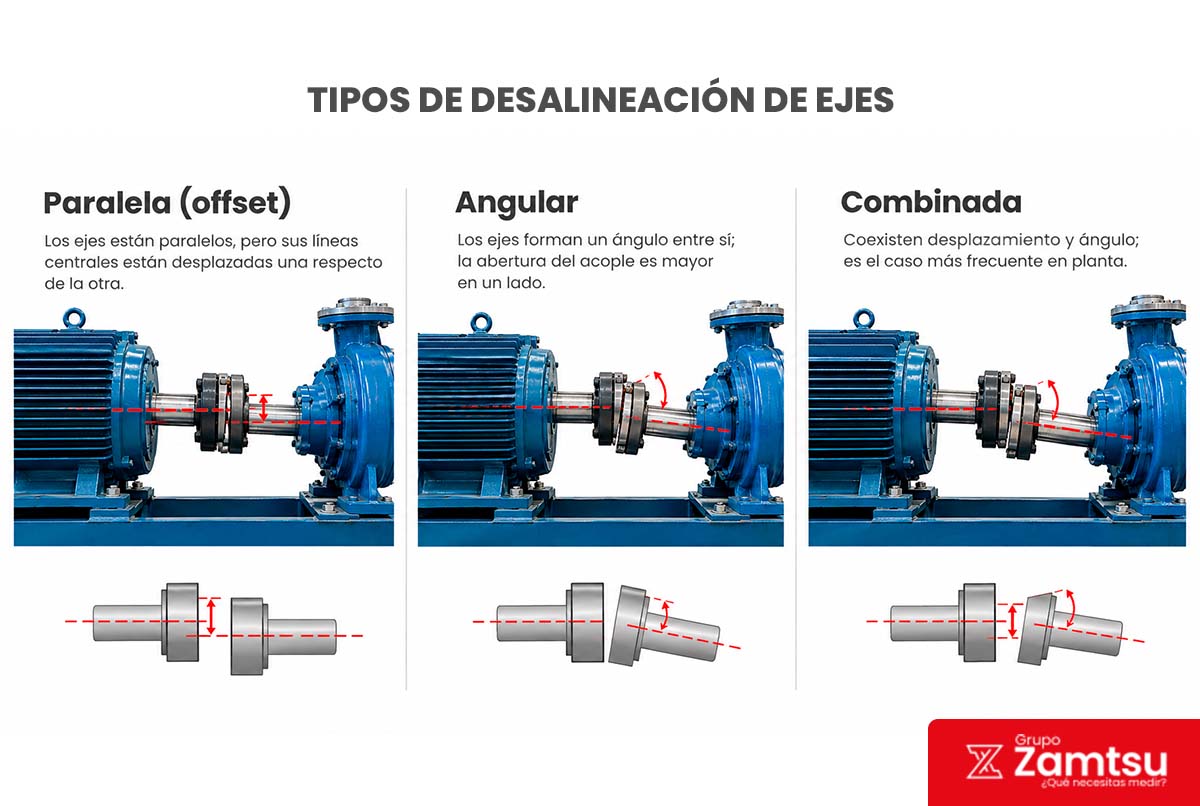

Tipos de desalineación de ejes
Existen dos tipos básicos de desalineación de ejes, que en la práctica suelen presentarse combinados. Cada uno se mide por separado en el plano vertical y en el horizontal, lo que da cuatro valores de corrección.
| Tipo | Qué ocurre |
|---|---|
| Paralela (offset) | Los ejes están paralelos, pero sus líneas centrales están desplazadas una respecto de la otra. |
| Angular | Los ejes forman un ángulo entre sí; la abertura del acople es mayor en un lado. |
| Combinada | Coexisten desplazamiento y ángulo; es el caso más frecuente en planta. |
¿Qué causa la desalineación de ejes?
La desalineación de ejes rara vez se debe a una sola causa. Las más frecuentes en plantas industriales son:
- Montaje sin instrumento de medición: alinear «a ojo» o con regla deja desviaciones que superan las tolerancias de la máquina.
- Pata coja: una pata que no asienta en la base deforma la carcasa al ajustar los pernos y altera la alineación.
- Crecimiento térmico: el motor y la máquina conducida se dilatan de forma distinta al alcanzar la temperatura de operación.
- Esfuerzo de tuberías: tuberías mal soportadas empujan la carcasa de bombas y compresores.
- Asentamiento de bases y anclajes: bases que se hunden, fisuran o pierden ajuste con el tiempo.
- Intervenciones de mantenimiento: cambios de rodamientos, acoples o del propio motor sin una alineación posterior.
Síntomas y consecuencias de la desalineación de ejes
Los síntomas de la desalineación de ejes aparecen en la vibración, la temperatura y el desgaste de componentes. En el análisis de vibraciones, la firma típica es una componente elevada a 2X la velocidad de giro y vibración axial alta. Otros indicios son la temperatura anormal en rodamientos y acoples, el desgaste del elemento elástico del acople, las fugas en sellos mecánicos, los pernos que se aflojan y, en casos severos, fisuras en los ejes. El Departamento de Energía de EE. UU. señala además que la desalineación aumenta las vibraciones radiales y axiales y acorta la vida útil de rodamientos, acoples y ejes.
¿Cómo se diagnostica la desalineación de ejes?
El diagnóstico combina técnicas de monitoreo que detectan el síntoma con una medición que confirma la causa:
| Técnica | Equipo |
|---|---|
| Análisis de vibraciones | Analizador de vibraciones |
| Termografía | Cámara termográfica |
| Medición de velocidad | Tacómetro (ver medición de RPM) |
| Medición de alineación | Alineador láser de ejes |
Las tres primeras técnicas indican que existe un problema; solo la medición de alineación cuantifica cuánto y en qué dirección hay que corregir.
Métodos para corregir la desalineación de ejes
La alineación de ejes puede realizarse con tres métodos, que difieren en precisión, tiempo y dependencia de la experiencia del técnico. La regla y las galgas son útiles como aproximación inicial; el reloj comparador ofrece buena precisión, pero exige cálculos manuales; y los alineadores láser de ejes automatizan la medición y el cálculo de la corrección.
| Criterio | Regla y galgas | Reloj comparador | Alineador láser |
|---|---|---|---|
| Precisión | Baja, depende de la apreciación visual | Alta, con técnico experimentado | Alta, resolución de 0,01 mm |
| Cálculo de corrección | Manual y aproximado | Manual, con fórmulas o gráficas | Automático: lainas y desplazamientos |
| Distancias largas | No aplica | Afectado por la flexión de los soportes | Hasta 10 m entre transductores |
| Registro | No | Manual | Reporte PDF por activo |

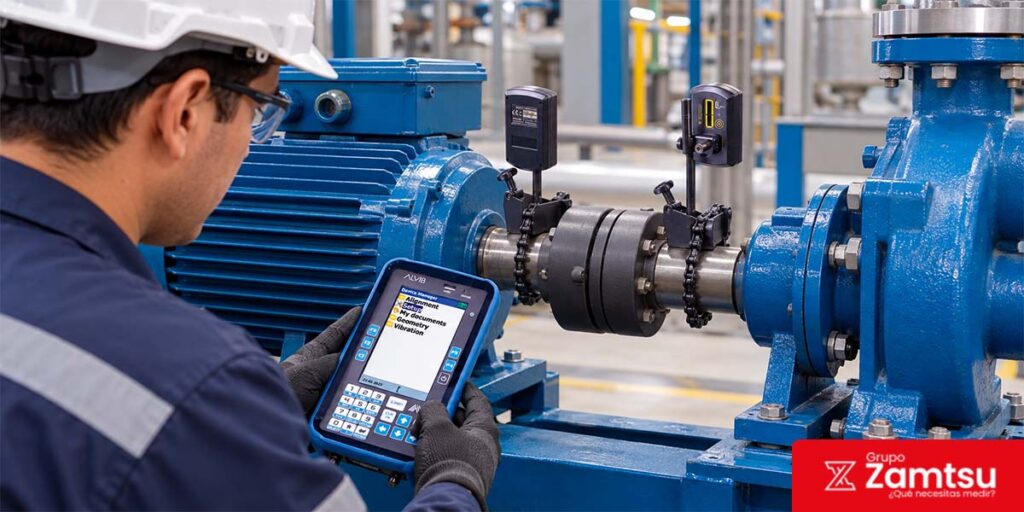

¿Cómo se realiza la alineación de ejes con láser?
El alineamiento de ejes con láser sigue una secuencia estándar. Con equipos como el QB701 o el AVV-711, el proceso es:
- Seguridad: bloqueo y etiquetado de la máquina (LOTO).
- Preparación: limpieza de bases, verificación y corrección de pata coja.
- Montaje: fijación de los transductores en ambos ejes e ingreso de las distancias entre transductores, acople y patas.
- Medición: giro de los ejes; los inclinómetros electrónicos registran las lecturas en varias posiciones.
- Corrección vertical: colocación o retiro de lainas según el cálculo del equipo.
- Corrección horizontal: desplazamiento lateral de la máquina móvil con lectura en tiempo real.
- Verificación y reporte: medición final dentro de tolerancia y emisión del informe en PDF.
Equipos láser para corregir la desalineación de ejes en Perú
Zamtsu distribuye en Perú sistemas de alineación láser de Alvib Sistemas (España) y Seiffert Industrial (EE. UU.), con un año de garantía, capacitación gratuita y servicio postventa en taller y laboratorio propio.
| Equipo | Aplicación | Datos clave de ficha técnica |
|---|---|---|
| QB701 | Ejes acoplados | Inalámbrico Bluetooth Clase 1, pantalla IPS de 5″, precisión < 1% ± 0,01 mm, hasta 10 m entre transductores, IP65, ejes de 20 a 500 mm |
| AVV-711 | Ejes acoplados | Inalámbrico, precisión 1% + 0,01 mm, máquinas verticales, trenes de máquinas, cardán (accesorio), compensación térmica, software CONSPECT |
| KX-3550 | Poleas | Láser verde de 532 nm, 4,6 m o más de distancia, montaje magnético, 25 h de autonomía |
| KX-2550 | Poleas | Láser rojo de 635 nm, 1,9 m o más de distancia, montaje magnético, 25 h de autonomía |
¿Necesita asesoría técnica especializada o probar el equipo en su planta? Complete el formulario o contáctenos por WhatsApp. Nuestros ingenieros especialistas en mantenimiento predictivo le ayudan a seleccionar el alineador láser ideal según su aplicación o coordinan una demostración en campo.
Preguntas frecuentes
¿Qué es la desalineación de ejes?
La desalineación de ejes es la condición en la que las líneas centrales de dos ejes acoplados, normalmente de un motor y una máquina conducida, no coinciden durante la operación. Puede ser paralela, angular o una combinación de ambas, y es una de las causas más frecuentes de vibración y falla prematura de rodamientos, sellos y acoples.
¿Cuáles son los tipos de desalineación de ejes?
Existen dos tipos básicos: la desalineación paralela u offset, en la que los ejes están paralelos pero desplazados, y la desalineación angular, en la que los ejes forman un ángulo entre sí. En la práctica suele presentarse una combinación de ambas, que se mide por separado en los planos vertical y horizontal.
¿Cómo saber si un motor está desalineado?
Los indicios más comunes son vibración elevada en 1X y 2X de la velocidad de giro, vibración axial alta, temperatura anormal en rodamientos y acople, desgaste prematuro del elemento elástico del acople y fugas en sellos mecánicos. La confirmación se obtiene midiendo la posición real de los ejes con un alineador láser.
¿Un acople flexible compensa la desalineación?
No. El acople flexible tolera cierta desalineación sin romperse, pero la carga que no absorbe se transmite a rodamientos y sellos. Por eso la alineación debe cumplir las tolerancias de la máquina según su velocidad de giro, no solo las del fabricante del acople, que suelen ser mucho más amplias.
¿Cuál es la tolerancia de alineación para un motor de 1800 RPM?
Como referencia para acoples flexibles cortos, la guía de alineación de Prüftechnik/Ludeca indica un desplazamiento paralelo aceptable de 0,08 mm y excelente de 0,05 mm a 1800 RPM. Siempre prevalecen las tolerancias del fabricante del equipo.
¿Qué es la pata coja y por qué se corrige antes de alinear?
La pata coja es la condición en la que una pata de la máquina no asienta uniformemente sobre la base. Si no se corrige, al ajustar los pernos la carcasa se deforma, las lecturas de alineación cambian y el resultado no es repetible; por eso se verifica antes de cualquier corrección.
¿Qué ventajas tiene la alineación de ejes con láser frente al reloj comparador?
El alineador láser mide con resolución de 0,01 mm, calcula automáticamente las lainas y desplazamientos, no se ve afectado por la flexión de los soportes en distancias largas y genera un reporte del trabajo. El reloj comparador exige cálculos manuales y mayor experiencia del técnico.
¿Cada cuánto tiempo se debe verificar la alineación de una máquina?
Se recomienda alinear tras cada instalación, reparación o cambio de rodamientos y acoples, y verificar la alineación cuando el monitoreo de vibraciones o la termografía muestren una tendencia anormal. La frecuencia de verificación periódica se define en el plan de mantenimiento según la criticidad del activo.
¿La desalineación y el desbalance son lo mismo?
No. El desbalance es una distribución desigual de masa en el rotor y se manifiesta principalmente en 1X radial; la desalineación es un problema de posición entre dos ejes y suele mostrar 2X y vibración axial elevada. Cada uno se corrige con técnicas distintas: balanceo dinámico y alineación. Para el desbalance, consulte nuestra guía de balanceo dinámico.
¿Dónde comprar un alineador láser de ejes en Perú?
Zamtsu distribuye en Perú los alineadores láser de ejes QB701 y AVV-711 de Alvib Sistemas (España), con certificado de calibración del fabricante, un año de garantía, capacitación gratuita y servicio postventa en laboratorio propio.
