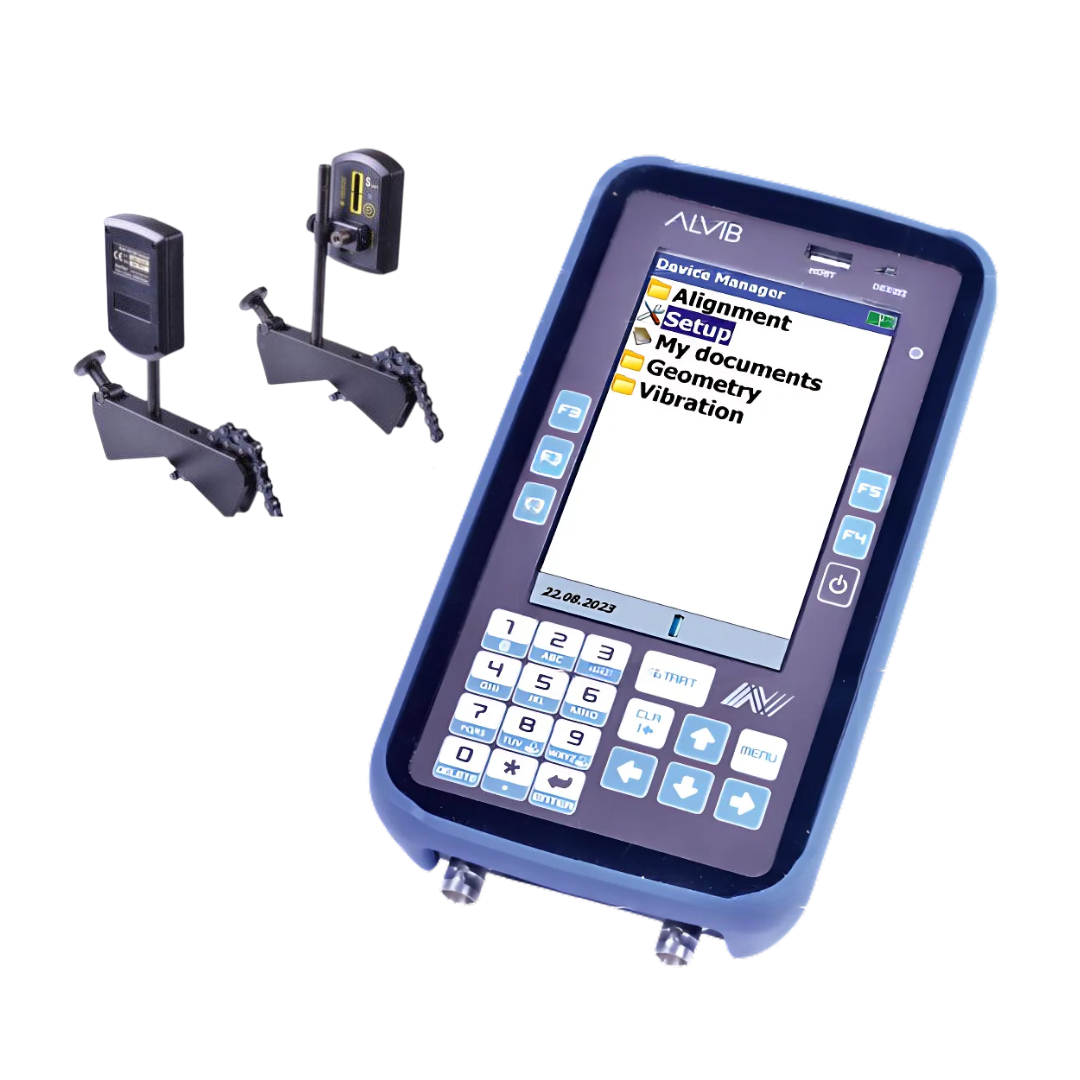

Alineador láser de ejes AVV-711
El AVV-711 de Kohtect es un alineador láser de ejes inalámbrico que mide en dos planos a la vez (vertical y horizontal) y muestra en tiempo real cuánto corregir en las patas de la máquina. Es el alineador láser de ejes más completo de nuestro catálogo: registra de 3 a 36 puntos de forma automática con solo girar el eje desde 60° y genera el reporte en PDF desde el mismo equipo. Cotiza el AVV-711.
Características
¿Qué es el Alineador Láser AVV-711 y para qué se utiliza?
La desalineación en los ejes de la maquinaria industrial puede generar efectos devastadores, provocando paradas imprevistas, fallas prematuras de rodamientos y una reducción drástica de la vida útil de los equipos. El alineador de ejes AVV-711 es un sistema inalámbrico de primer nivel diseñado para ofrecer un desempeño excepcional en la alineación de ejes de acoplamiento, alineación de ejes cardán, medición de planitud, rectitud y paralelismo en entornos industriales rigurosos.
Tecnología Inalámbrica Avanzada y Transductores de Alta Precisión
Como un eficiente alineador laser de ejes, este modelo integra transductores láser con sensores de fotodiodos sensibles a la posición de 10×10 mm y un kit de comunicación inalámbrica Bluetooth (AVV-BTS) con un alcance de hasta 100 metros. Su diseño permite una separación entre unidades transductores de hasta 10 metros, facilitando mediciones estables y precisas incluso en maquinaria de gran envergadura.
¿Cómo mide el AVV-711 sin ingresar datos manualmente?
Con su modo de captura automática («keyless»): basta girar el eje desde 60° hasta 360° y el equipo registra entre 3 y 36 puntos de medición sin presionar teclas. Así puedes alinear aunque el acople no permita llegar a las posiciones clásicas de 9, 12 y 3 en punto, y se reduce el error del operador.
Programas de alineación del AVV-711
- Alineación de ejes de máquinas horizontales.
- Alineación de máquinas verticales y montadas en brida.
- Detección y corrección de pata coja (soft foot).
- Modo de barrido automático (auto sweep).
- Medición en dos ejes simultáneos con actualización en tiempo real.
- Funciones geométricas: rectitud, planitud, perpendicularidad y búsqueda de centro.
- Sesiones que se pueden pausar, apagar el equipo y retomar después.
- Reporte en PDF desde el equipo o mediante el software de PC.
Fuente: información técnica del fabricante Kohtect (Ucrania).
Verifica la alineación con análisis de vibraciones
Después de alinear, confirma el resultado con la máquina en marcha: la desalineación suele aparecer como picos a 1X y 2X de la velocidad de giro y como vibración axial elevada. Combinar el AVV-711 con analizadores de vibración cierra el ciclo de diagnóstico, corrección y verificación dentro de tus equipos de mantenimiento predictivo.
Ficha técnica
Ficha técnica Alineador láser de ejes AVV-711
| Especificación Técnica | Detalle / Rango |
|---|---|
| IDENTIFICACIÓN Y ARQUITECTURA DEL SISTEMA | |
| Marca / Fabricante | Alvib Sistemas (Distribuido por Zamtsu) |
| Modelo | AVV-711 |
| Pantalla de Control (Display) | TFT gráfica a color de 3.5” con resolución QVGA (320×240 píxeles) y revestimiento AR |
| Procesador y Memoria | Procesador ARM de 533 MHz; 128 MB RAM, 128 MB Flash interno, memoria ultra rápida de 4 GB |
| Comunicación Inalámbrica | Bluetooth Clase 1 (Alcance de hasta 100 m) |
| ESPECIFICACIONES DEL LÁSER Y SENSORES DE MEDICIÓN | |
| Tipo de Láser / Longitud de Onda | Láser semiconductor GaAIAs rojo visible / 675 nm (Clase 2, potencia < 1 mW) |
| Distancia de Separación | Hasta 10 metros entre unidades transductores |
| Tipo de Detector | Fotodiodos sensibles a la posición (PSD) de 5 ejes, área de 10×10 mm |
| Inclinómetro Electrónico | Resolución de 0,1 grados |
| Precisión del Sistema | 1% + 0,01 (Resolución mostrada: 0,01 mm) |
| ALIMENTACIÓN, SEGURIDAD Y CONDICIONES AMBIENTALES | |
| Fuente de Alimentación | Batería NiMH recargable (Autonomía de hasta 28 horas de uso típico) |
| Protección Ambiental | • Unidad de Display: IP65 (Resistente al polvo y salpicaduras de agua) • Transductores: IP67 (Sumergibles) |
| Temperatura de Funcionamiento | 0 °C a 55 °C (Almacenamiento: -20 °C a 60 °C) |
| Dimensiones y Peso | Display: Aprox. 215 x 102 x 38 mm / Peso ultraligero de 365 g (sin batería) |
Contenido
Contenido de la caja del producto
| Cantidad | Componente |
| 1 | Unidad de display de control |
| 2 | Cables para transductores. |
| 2 | Transductores láser |
| 2 | Kits de comunicación inalámbrica para transductor (AVV-BTS) |
| 2 | Soportes en eje para transductores |
| 1 | Par de cadenas de sujeción |
| 1 | Par de parantes para sujeción de transductor |
| 1 | Cinta de medición |
| 1 | Cable USB para conexión PC. |
| 1 | Cargador 220 VAC |
| 1 | Maletín |
| 1 | CONSPECT Software (Reporte y Análisis de Data) |
| 1 | Reporte de Calibración del fabricante. |
Preguntas frecuentes
¿Cuál es el precio del alineador láser de ejes AVV-711?
El precio depende del kit y de los accesorios de montaje (soportes, cadenas, extensiones). Solicita tu cotización corporativa a Zamtsu para recibir precio y plazo de entrega actualizados.
¿Qué es la pata coja y por qué se revisa antes de alinear?
Es una pata de la máquina que no apoya bien sobre la base. Al apretar los pernos, la carcasa se deforma y altera la alineación, por eso se detecta y corrige antes de mover el equipo.
¿El AVV-711 sirve para máquinas verticales?
Sí. Incluye un programa específico para máquinas verticales y equipos montados en brida, además de la alineación de máquinas horizontales.
¿Qué tipos de desalineación corrige el AVV-711?
Corrige la desalineación paralela (offset) y la angular entre ejes acoplados, tanto en el plano vertical como en el horizontal. Antes de corregir, permite detectar la pata coja para que la alineación sea estable.
¿Qué tipo de mediciones geométricas permite realizar el sistema AVV-711 además de la alineación de ejes?
Además de la alineación de ejes en configuraciones horizontales, verticales, trenes de máquinas y ejes cardán, el equipo está diseñado para medir planitud, rectitud y paralelismo de superficies.
¿Cómo se comunican los sensores transductores con la unidad de visualización?
El sistema opera de forma inalámbrica mediante un kit de comunicación Bluetooth (AVV-BTS) de Clase 1 con un alcance de transmisión de hasta 100 metros, eliminando cables molestos durante la operación.
¿Es posible generar informes directamente desde el equipo sin usar una computadora?
Sí, el sistema cuenta con la capacidad de generar informes directos en formato PDF, los cuales se pueden transferir fácilmente junto con la data analizada mediante el software CONSPECT incluido.
