PROTECCIONES COAXIALES

Coaxstops® para Protección Contra Sobretensiones

Beneficios Generales

Las protecciones Coaxstops® están diseñadas para garantizar la seguridad y el buen funcionamiento de las redes de transmisión UHF, protegiendo los equipos ante sobretensiones originadas por fenómenos atmosféricos, como rayos, y otras interferencias de la red eléctrica. Su uso es esencial para prevenir daños costosos y garantizar una operatividad ininterrumpida en redes de comunicaciones.

Gracias a su capacidad para desviar la corriente resultante de las sobretensiones a tierra, los dispositivos protegen los equipos sin necesidad de un suministro energético adicional, lo que los convierte en una solución eficiente y autónoma. Además, su diseño hermético y bidireccional asegura una protección confiable y duradera, incluso en entornos exigentes.

Beneficios por Modelo

1. Coaxstops® 50Ω para Líneas de Transmisión de Muy Alta Frecuencia (Conectores N y DIN 7/16)

• Ideal para proteger equipos de transmisión UHF en redes coaxiales contra sobretensiones de origen atmosférico y transitorias.
• Garantiza un uso de banda ancha eficiente gracias a su diseño con cápsulas de gas pre-ionizado.
• Evita que las descargas de rayos o transitorias afecten los equipos, desviando la corriente a tierra de manera efectiva.
• Protege equipos de transmisión de alta frecuencia sin interrupciones de comunicación o pérdida de señal.
• Autónomo y sin necesidad de mantenimiento constante.

2. Coaxstops® 75Ω para Líneas de Transmisión de Muy Alta Frecuencia (Conectores BNC y TNC)

• Ofrece protección contra sobretensiones de origen atmosférico y transitorias para equipos de transmisión UHF en redes coaxiales.
• Proporciona una transferencia eficiente de voltajes DC hacia los equipos dentro del límite de la tensión de cebado estático.
• La corriente resultante de las sobretensiones se desvía a tierra, protegiendo los equipos de transmisión contra daños.
• Permite su uso en redes de muy alta frecuencia, adaptándose a distintos tipos de conectores como BNC y TNC.
• La unidad es totalmente sellada, asegurando durabilidad y fiabilidad en cualquier condición.

Aplicaciones

• Protección de equipos de transmisión UHF en sistemas de telecomunicaciones.
• Uso en redes coaxiales de alta frecuencia para evitar daños por descargas atmosféricas y transitorias.
• Aplicaciones donde la seguridad en la transmisión de datos es crucial, como en redes de comunicaciones y equipos sensibles.
• Recomendado para entornos de alta frecuencia que requieren protección continua contra interferencias y sobretensiones.

Ventajas del Producto

• **Eficiencia y Seguridad:** Protege equipos costosos sin necesidad de intervención manual o suministro de energía adicional.
• **Durabilidad:** Su diseño hermético y bidireccional asegura una vida útil prolongada sin comprometer el rendimiento.
• **Fácil Instalación:** Compatible con múltiples tipos de conectores y fácil de integrar en sistemas de transmisión existentes.
• **Sin Mantenimiento:** Una vez instalado, el dispositivo requiere poco o ningún mantenimiento, lo que reduce los costos operativos.

Coaxstops® para Protección Contra Sobretensiones

Características Técnicas

• Tipo de producto: Coaxstops® – Dispositivo para protección contra sobretensiones de origen atmosférico y transitorias.
• Conectores disponibles: N, BNC, TNC
• Material: Latón plateado
• Impedancia: 50 Ω (para líneas de transmisión de muy alta frecuencia)
• Capacidad: < 1.5 pF
• Rango de temperatura de funcionamiento: -40°C a +100°C
• Normas: IEC / NF EN 61643-21
• Índice de protección: IP54 (para algunos modelos), IP64 (para otros modelos)

Modelos de Coaxstops®

1. Coaxstops® 50Ω para líneas de transmisión de muy alta frecuencia (Conectores N y DIN 7/16)

• Banda ancha: 0 – 2,2 GHz
• Perdida de inserción: < 1,2 dB
• VSWR (R.O.S o T.O.S): < 1,22
• Coeficiente de reflexión: >20 dB
• Corriente de descarga onda 10/350μs: Iimp 5 kA
• Capacidad de flujo onda 8/20μs: In 20 kA
• Tensión de cebado estático: 90 V ± 20%
• Tensión de cebado dinámico: < 600 V a 1 kV/μs
• Potencia máxima admisible: 30 W
• Dimensiones: 85 x 35 mm
• Peso: < 300 g

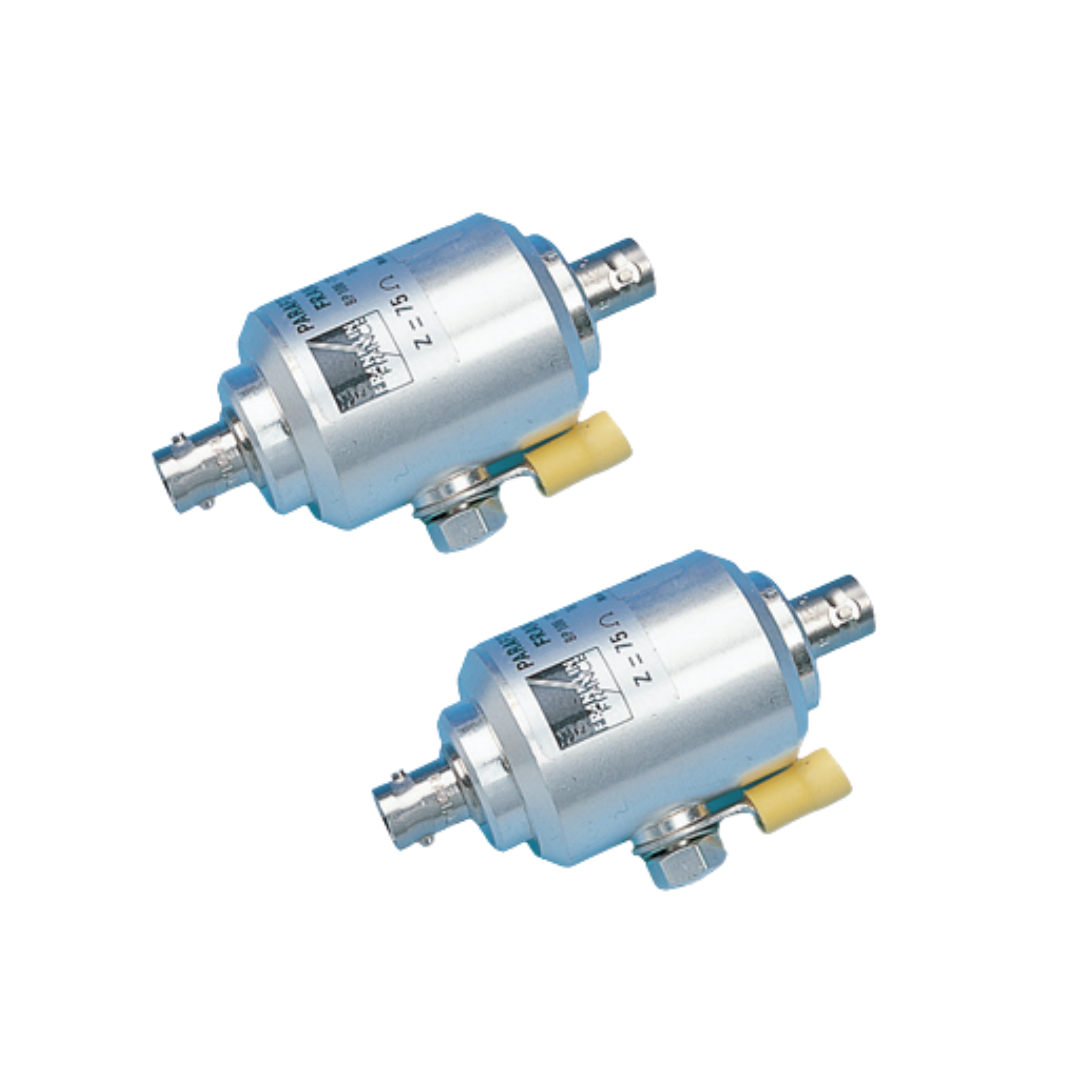

2. Coaxstops® 75Ω para líneas de transmisión de muy alta frecuencia (Conectores BNC y TNC)

• Banda ancha: 0 – 0,3 GHz (para algunas versiones), 0 – 2,0 GHz (para otras versiones)
• Perdida de inserción: < 0,5 dB (para algunas versiones), < 0,2 dB (para otras versiones)
• VSWR (R.O.S o T.O.S): < 1,5
• Coeficiente de reflexión: >14 dB (para algunas versiones), >20 dB (para otras versiones)
• Corriente de descarga onda 10/350μs: Iimp 5 kA (para algunas versiones), 1 kA (para otras versiones)
• Capacidad de flujo onda 8/20μs: In 20 kA (para algunas versiones), In 5 kA (para otras versiones)
• Tensión de cebado estático: 90 V ± 20%
• Tensión de cebado dinámico: < 600 V a 1 kV/μs
• Potencia máxima admisible: 20 W
• Dimensiones: 70 x 24 mm (para algunas versiones), 85 x 35 mm (para otras versiones)
• Peso: < 150 g (para algunas versiones), < 300 g (para otras versiones)

3. Coaxstops® 50Ω para líneas de transmisión de muy alta frecuencia (Conectores N, BNC, TNC)

• Banda ancha: 0 – 1,2 GHz (para algunas versiones), 0 – 2,0 GHz (para otras versiones)
• Perdida de inserción: < 0,5 dB
• VSWR (R.O.S o T.O.S): < 1,5
• Coeficiente de reflexión: >14 dB (para algunas versiones), >20 dB (para otras versiones)
• Corriente de descarga onda 10/350μs: Iimp 5 kA
• Capacidad de flujo onda 8/20μs: In 20 kA
• Tensión de cebado estático: 90 V ± 20%
• Tensión de cebado dinámico: < 600 V a 1 kV/μs
• Potencia máxima admisible: 30 W
• Dimensiones: 85 x 35 mm
• Peso: < 300 g

Resumen de Especificaciones Técnicas

• Impedancia: 50 Ω o 75 Ω, según el modelo
• Conectores: N, BNC, TNC
• Corriente máxima de descarga: 5 kA (para algunos modelos), 1 kA (para otros modelos)
• Potencia máxima admisible: Hasta 30 W
• Tensión de cebado estático: 90 V ± 20%
• Tensión de cebado dinámico: < 600 V a 1 kV/μs
• Temperatura de funcionamiento: -40°C a +100°C
• Índice de protección: IP54, IP64 (según el modelo)
