Descripción del Producto

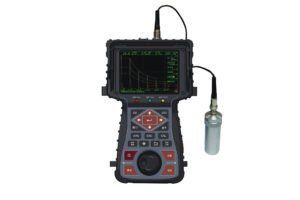

El Detector de defectos ultrasónicos portátil TUD500 ofrece una solución avanzada para la detección de defectos en una variedad de aplicaciones. Con su pantalla VGA grande y su capacidad de inspección robusta, proporciona una herramienta confiable y eficiente para la evaluación de defectos en distintos materiales y estructuras.
Características técnicas completas:
- Pantalla VGA grande de 640×480 píxeles a color con una frecuencia de actualización de 60Hz, que facilita la visualización de los datos en cualquier entorno.
- Linealidad horizontal y vertical precisa y estable, con una linealidad horizontal del 0.1% y una linealidad vertical del 2%.
- Generador de pulsos de onda cuadrada de alto rendimiento con opción de ajuste de sintonización.
- Curvas DAC, AVG y DGS, así como eco de defecto, que ayudan en la evaluación del cálculo equivalente de defectos.
- Dos modos de escaneo de alta resolución: A y B.
- Cuatro formas de presentación de forma de onda: medio ciclo positivo, medio ciclo negativo, ciclo completo y frecuencia de radio.
- Ajuste automático de ganancia, cálculo de equivalente de defectos y función de memoria de pico.
- Visualización del sobre del eco para una mejor evaluación de los defectos.
- Configuración de dos compuertas individuales y función de alarma.
- Medición de la compuerta que incluye amplitud de eco, trayectoria del haz, profundidad, proyección, etc.
- Congelamiento de la forma de onda disponible en modos completo, pico, comparativo y de sobre.
- 50 canales de detección disponibles con parámetros de detección separados y curvas DAC (Corrección de Amplitud de Distancia) en cada canal.
- Tres modos de detección (sonda única, sonda de cristal dual y transmisión) con función de calibración automática.
- Conexión a PC a través de interfaz USB con software avanzado para análisis y gestión de datos.
- Memoria supergrande, con capacidad para almacenar hasta 1000 diagramas de forma de onda.
- Posibilidad de conexión a impresoras de inyección de tinta EPSON para una salida rápida de informes.
- Visualización y revisión en tiempo real de la forma de onda.
Entrega estándar:
- Unidad principal
- Cable de comunicación RS232
- Batería de ion de litio (2 juegos)
- Cable de comunicación USB
- Adaptador de corriente (3A/9V)
- Memoria flash
- Cable de conexión de sonda LEMO-Q9
- Impresora
- Cable de conexión de sonda LEMO-Q6
- Correa de cuello
- Correa de muñeca
- Capucha
- Sonda de haz recto
- Sonda de haz angular
- Acoplante
- Certificado de TIME
- Tarjeta de garantía
- Manual de instrucciones
Aplicaciones:
- Detección de defectos en rodillos
- Detección de defectos en soldaduras
