En diferentes industrias, la medición de espesor por ultrasonido permite evaluar materiales sin necesidad de cortar piezas ni acceder a ambos lados de la superficie. Gracias a este método de ensayo no destructivo (END), es posible realizar inspecciones precisas sin afectar la integridad del componente.
Uno de los usos más comunes de esta técnica se da en mantenimiento industrial, control de calidad e inspección de corrosión en tuberías, tanques y estructuras metálicas.
En esta publicación te contamos qué es un medidor de espesor ultrasónico, cómo funciona este método y cómo usar un medidor de espesor por ultrasonido paso a paso.
¿Qué es un medidor de espesor ultrasónico?

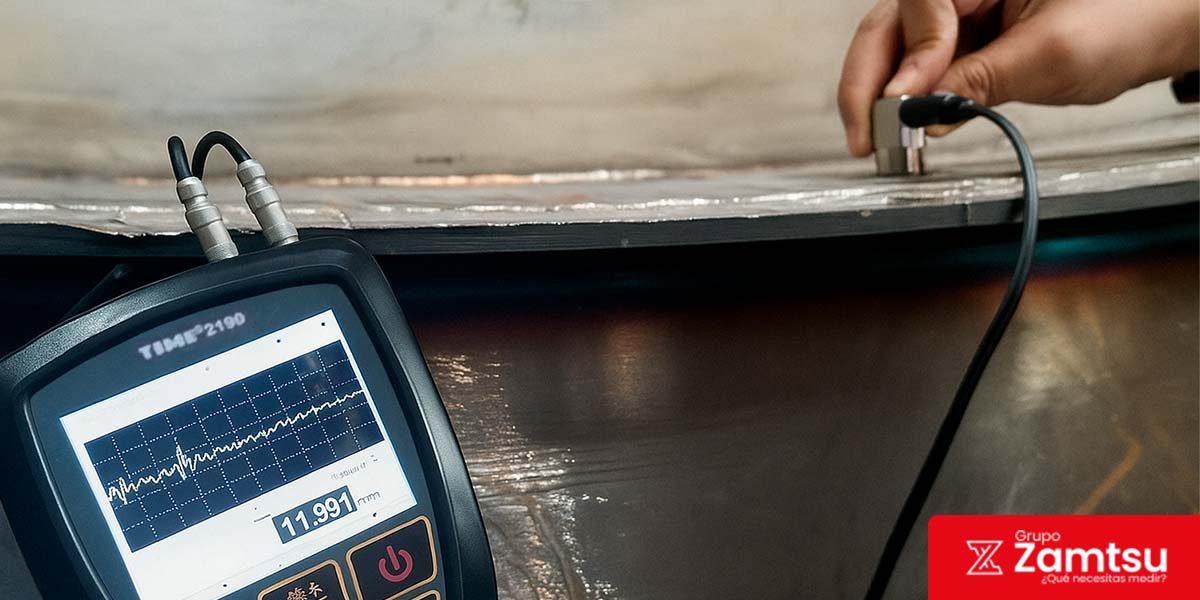

Un medidor de espesor ultrasónico es un instrumento de medición no destructivo que utiliza ondas ultrasónicas para calcular el espesor de una pieza o material. El equipo emite pulsos sonoros de alta frecuencia que atraviesan el material y rebotan al llegar a la superficie opuesta. A partir del tiempo que tarda el eco en regresar, el dispositivo determina el espesor.
Este tipo de instrumentos comenzó a utilizarse en la década de 1940, aunque las versiones portátiles y compactas recién se popularizaron a partir de los años 70.
Existen distintos tipos de medidores y transductores ultrasónicos según la aplicación. Por ejemplo, algunos equipos están diseñados para inspección de corrosión en tuberías y superficies metálicas rugosas, mientras que otros se enfocan en mediciones de alta precisión en materiales delgados, recubrimientos o piezas industriales. También existen transductores de contacto, de doble elemento y de línea de retardo, utilizados según el tipo de material, geometría y condición de inspección.
¿Cómo funciona el ultrasonido para medir el espesor?
A nivel técnico, la medición de espesor por ultrasonido funciona mediante la transmisión y recepción de ondas sonoras de alta frecuencia a través de un material.
Los equipos de medición cuentan con una sonda o transductor que emite pulsos ultrasónicos hacia la superficie de la pieza. Para que las ondas se transmitan correctamente, normalmente se utiliza un gel acoplante entre el transductor y el material.
Cuando las ondas ultrasónicas atraviesan el material y alcanzan la pared opuesta o una discontinuidad interna, parte de la señal se refleja y regresa al transductor en forma de eco. El equipo mide el tiempo que tarda esa señal en volver y, considerando la velocidad del sonido en el material inspeccionado, calcula el espesor.
Para el cálculo, el dispositivo usa la siguiente relación matemática:
Espesor = (Velocidad ultrasónica del material × Tiempo de recorrido) / 2

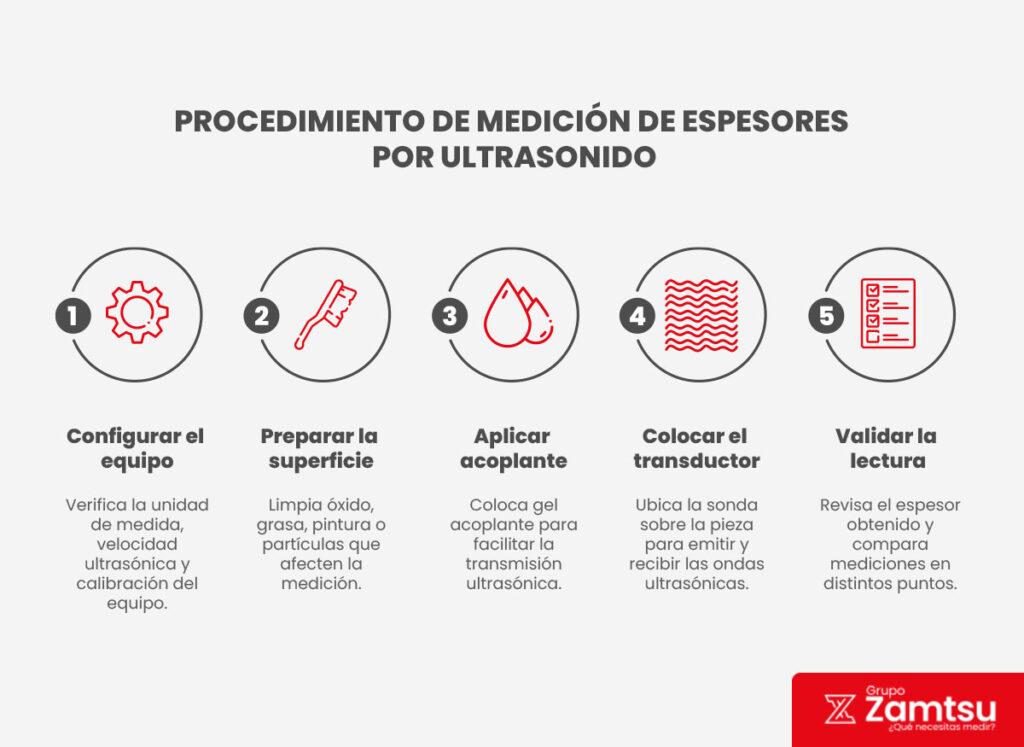

Procedimiento de medición de espesores por ultrasonido
Si te preguntas cómo medir espesor por ultrasonido, es importante seguir un procedimiento adecuado para obtener resultados precisos y confiables durante la inspección.
1. Verificar la configuración del equipo
Antes de comenzar, asegúrate de que el medidor esté configurado con la unidad de medida correcta y la velocidad ultrasónica correspondiente al material que se va a inspeccionar. Algunos equipos requieren además una calibración previa utilizando un bloque patrón o una muestra de espesor conocido.
2. Preparar la superficie a medir
La superficie debe encontrarse limpia y libre de óxido, pintura suelta, grasa, incrustaciones o partículas que puedan interferir con el paso de las ondas ultrasónicas. En superficies muy rugosas puede ser necesario realizar un acondicionamiento previo.
3. Aplicar el acoplante ultrasónico
Coloca una pequeña cantidad de gel o líquido acoplante sobre la zona de inspección. Este material permite eliminar el aire entre el transductor y la superficie, facilitando la correcta transmisión de las ondas ultrasónicas.
4. Colocar el transductor sobre la pieza
Ubica la sonda firmemente sobre el punto de medición. El transductor emitirá ondas ultrasónicas que atravesarán el material y regresarán en forma de eco al detectar la pared posterior o una discontinuidad interna.
5. Obtener y validar la lectura
El equipo calculará automáticamente el espesor según el tiempo de retorno de la señal ultrasónica. Para inspecciones de corrosión o control de integridad mecánica, se recomienda realizar varias mediciones en diferentes puntos y comparar los resultados obtenidos.
Nota importante: Un mismo medidor de espesor ultrasónico puede utilizarse en distintos materiales, pero debe configurarse y calibrarse correctamente según la superficie inspeccionada. Esto se debe a que cada material transmite las ondas ultrasónicas a velocidades diferentes, lo que influye directamente en la precisión de la medición.
Usos de la medición de espesores ultrasónica
La inspección ultrasónica de espesores tiene múltiples aplicaciones en industrias donde es necesario monitorear desgaste, pérdida de material o variaciones de espesor sin detener operaciones ni intervenir las piezas inspeccionadas.
Inspección de tuberías y conductos
Permite evaluar el espesor de pared en tuberías metálicas sometidas a corrosión, erosión o desgaste operativo. Es una aplicación frecuente en minería, oil & gas, plantas químicas y sistemas industriales de transporte de fluidos.
Evaluación de tanques y recipientes a presión
Se utiliza para monitorear el espesor remanente de tanques de almacenamiento, calderas y recipientes a presión, ayudando a identificar zonas debilitadas y prevenir fallas estructurales.
Control de corrosión en estructuras metálicas
La medición ultrasónica es ampliamente utilizada para detectar pérdida de material en estructuras de acero expuestas a humedad, agentes químicos o ambientes agresivos. Esto incluye plataformas, puentes, estructuras marinas y equipos industriales.
Inspección de cascos de embarcaciones
En la industria naval, esta técnica permite verificar el estado de placas metálicas y detectar áreas afectadas por corrosión sin necesidad de retirar recubrimientos protectores o intervenir la estructura.
Control de calidad en procesos industriales
También se emplea en procesos de fabricación para verificar espesores en materiales laminados, piezas mecanizadas, componentes metálicos y algunos materiales plásticos o compuestos.
Medición de corrosión por ultrasonido
Uno de los usos más importantes de esta técnica END es la detección temprana de corrosión interna. Mediante el monitoreo periódico del espesor, es posible evaluar el avance del deterioro y planificar mantenimientos preventivos antes de que aparezcan fugas o fallas críticas.
¿Qué fallas puede presentar un medidor de espesor y qué hacer?
| Falla | ¿Qué es? | Solución |
| Sonda defectuosa | La sonda no transmite o recibe correctamente las ondas ultrasónicas. | Sustituir la sonda por una nueva compatible. Asegurarse de una correcta conexión. |
| Pantalla con fallas | La pantalla digital muestra datos erróneos o deja de mostrar información. | Reemplazar la pantalla o enviar el equipo al servicio técnico autorizado. |
| Problemas de batería | La batería no mantiene carga o interrumpe el funcionamiento del equipo. | Cambiar la batería por una original o recomendada por el fabricante. |
| Fallas electrónicas internas | Daños en placas o componentes que afectan el funcionamiento general. | Realizar diagnóstico técnico y sustituir los componentes dañados. |
| Errores de software | El sistema del equipo no responde o calcula mal los datos. | Reiniciar el equipo. Si persiste, restaurar configuración de fábrica o actualizar firmware. |
