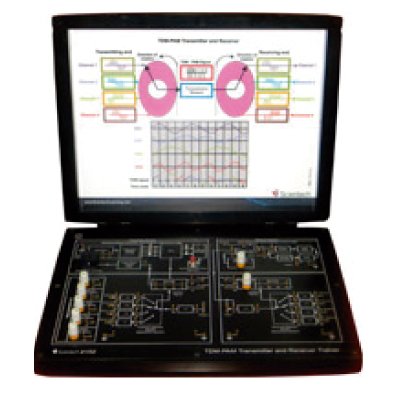

Modulo transmisor receptor: TDM-Pan, Scientech 2152

TechBooks son plataformas de aprendizaje Compacto y pequeño para proporcionar una manera moderna, portátil, completa y práctico para aprender la tecnología.

TechBook 2152 es un sistema de comunicación donde se modula la señal de mensaje utilizando pulsos Modulación de Amplitud y se proporciona acceso múltiple mediante división de tiempo. La información de mensaje se codifica en la amplitud de una serie de pulsos de la señal y transmite utilizando multiplexación por división de tiempo (es decir, en diferentes ranuras de tiempo).

El TechBook demuestra siguientes modos de funcionamiento entre el transmisor y el receptor :

• Modo 1: Comunicación de 3 señales (señales de reloj / sincronización / Modulada)
• Modo 2: Comunicación 2 señales (Sync / señales moduladas); El reloj no se recupera en el receptor.
• Modo 3: 1 comunicación de señal (señal modulada); Reloj y sincronización se recuperan en el receptor
