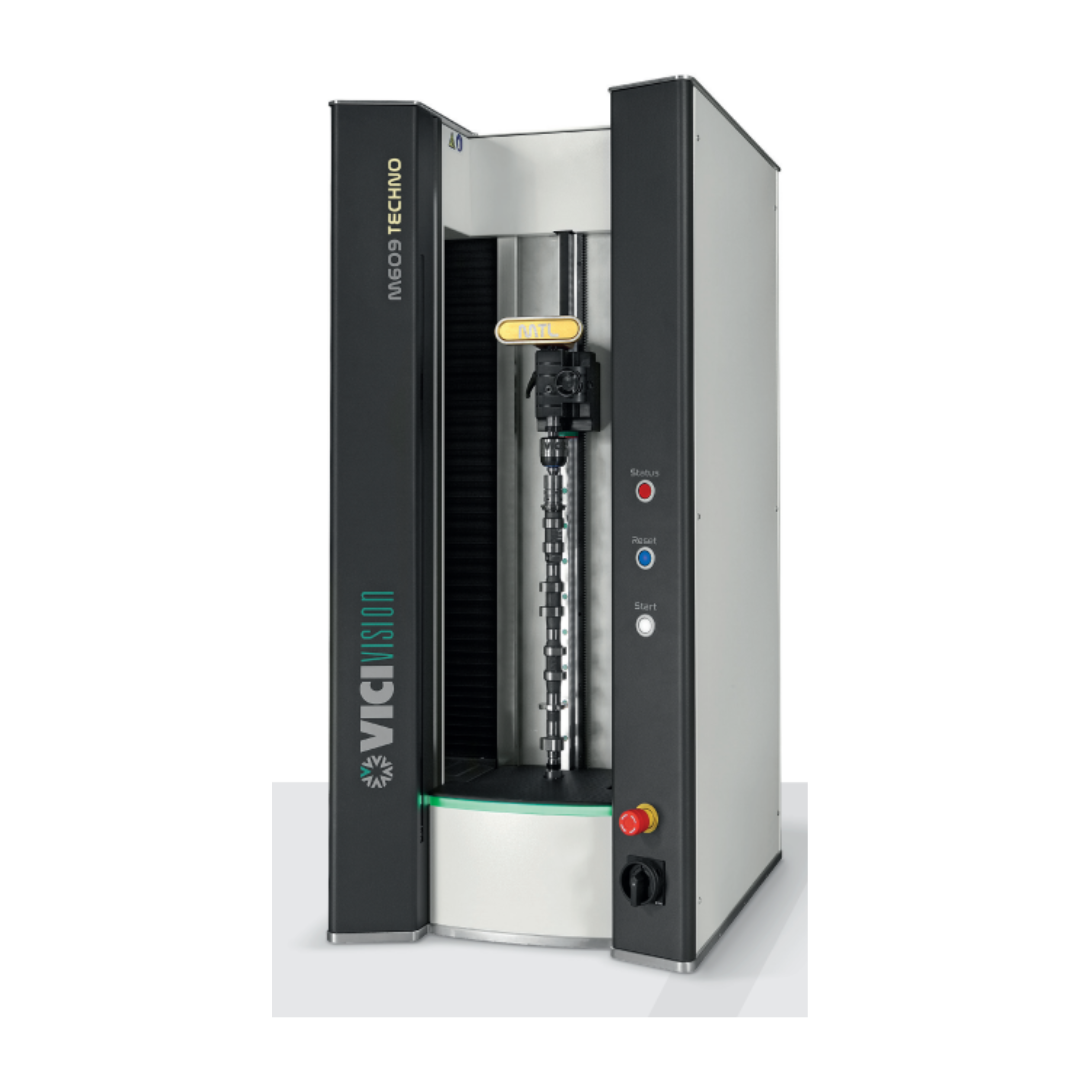

Máquina de Medición Óptica VICIVISION TECHNO SERIES

La serie TECHNO de VICIVISION es una línea de máquinas de medición óptica diseñada específicamente para entornos de producción exigentes, con un enfoque particular en trabajar junto a tornos de control numérico computerizado (CNC). Se trata de un instrumento de metrología dimensional por visión que permite la inspección de componentes mecanizados sin contacto físico, integrando el control de calidad directamente en el flujo de trabajo del taller. Su objetivo principal es eliminar la necesidad de trasladar piezas a laboratorios de metrología externos, permitiendo que cada pieza producida sea inspeccionada en el mismo entorno de fabricación, en tiempo real.

Aplicaciones e Industrias de Uso
Este equipo está diseñado para su uso en entornos de producción de alta exigencia, específicamente en talleres de mecanizado que operan con tornos CNC. Sus principales aplicaciones incluyen:

Industria metalmecánica de precisión: Control de calidad de componentes torneados y fresados de alta precisión.

Fabricación de componentes para automoción: Inspección de piezas de motor, ejes de transmisión y componentes de dirección.

Industria aeroespacial: Verificación de componentes críticos que requieren trazabilidad y alta precisión dimensional.

Fabricación de herramientas y moldes: Control de geometrías complejas y superficies de precisión.

Producción de componentes roscados: Inspección exhaustiva de tornillos, pernos, tuercas y otros elementos con geometrías roscadas complejas.

Fabricación de componentes especiales: Incluyendo árboles de levas, cigüeñales y ruedas de turbina para aplicaciones de alta ingeniería.

Capacidad y Versatilidad Técnica
La serie TECHNO destaca por su excepcional versatilidad, ofreciendo una amplia variedad de modelos que cubren un extenso rango de capacidades de medición. La gama incluye equipos capaces de medir diámetros desde 40 mm hasta 180 mm y longitudes que van desde 300 mm hasta 2000 mm, lo que permite abarcar desde micropiezas hasta componentes de gran tamaño. Esta versatilidad dimensional permite a los talleres de mecanizado seleccionar la máquina más adecuada para sus necesidades actuales, con la garantía de que la solución puede escalar para adaptarse a demandas futuras de producción.

Alta Resolución y Fiabilidad Operativa
El equipo incorpora tecnología óptica de alta resolución que permite capturar los detalles más minuciosos de las piezas mecanizadas, incluyendo características geométricas complejas y pequeños radios o chaflanes. La fiabilidad de la serie TECHNO es el resultado de la experiencia específica de VICIVISION en metrología óptica, combinada con una cuidadosa selección de componentes de alta calidad. Esta combinación ha dado lugar a una gama de soluciones altamente eficiente y robusta, diseñada para operar de manera continua en entornos industriales exigentes. Para aplicaciones de trabajo pesado, los modelos más grandes ofrecen una capacidad de carga de hasta 60 kg, permitiendo la manipulación y medición de piezas de gran tamaño y peso sin comprometer la precisión.

Impacto en la Productividad del Taller
La integración de la serie TECHNO en el flujo de trabajo del taller de mecanizado genera mejoras significativas en la productividad a través de múltiples mecanismos:

Independencia del operario: Los operarios de máquinas CNC ganan autonomía durante el proceso de inspección, pudiendo verificar la calidad de las piezas recién mecanizadas sin depender de un laboratorio de metrología centralizado ni de personal especializado. Esta independencia reduce los cuellos de botella en el control de calidad y acelera la retroalimentación al proceso de producción.

Ajustes en tiempo real: Cuando el sistema detecta piezas que comienzan a aproximarse a los límites de tolerancia o que están fuera de especificación, las compensaciones de las herramientas de mecanizado pueden ajustarse inmediatamente. Esta capacidad de respuesta en tiempo real reduce drásticamente la cantidad de rechazos y desperdicios, ya que las desviaciones se corrigen antes de que se produzcan series completas de piezas defectuosas.

Eficiencia en lotes pequeños: El diseño del equipo permite cambios de pieza rápidos y eficientes, lo que hace que la máquina sea igualmente productiva para series de producción cortas como para grandes volúmenes. Esta flexibilidad es especialmente valiosa en entornos de fabricación bajo demanda o con alta variedad de productos.

Optimización de recursos de inspección: Una sola máquina VICIVISION puede operar junto a múltiples centros de mecanizado, optimizando la inversión en equipos de control de calidad. Esta capacidad de compartir recursos entre varias líneas de producción maximiza el retorno de inversión y reduce los costos de implementación de control de calidad en el taller.

Capacidades de Medición Integrales
La serie TECHNO ofrece un conjunto exhaustivo de capacidades de medición que cubren prácticamente todas las necesidades de un taller de mecanizado moderno:

Mediciones Estáticas
El sistema puede realizar mediciones fundamentales de geometría básica, incluyendo diámetros, longitudes, ángulos, chaflanes, radios y diámetros medios de esferas. Estas mediciones constituyen la base del control dimensional de piezas mecanizadas y permiten verificar rápidamente las características críticas de los componentes.

Mediciones Geométricas
Para evaluar la calidad geométrica global de las piezas, el equipo permite medir parámetros avanzados como simetrías, paralelismos, ortogonalidades y rectitud. Estas mediciones son esenciales para garantizar el correcto funcionamiento de componentes ensamblados y la intercambiabilidad de piezas.

Medidas de Rosca (Hilos)
Una de las capacidades más destacadas del equipo es su habilidad para medir geometrías roscadas completas. Puede determinar diámetros nominales, diámetros del núcleo, diámetros medios, ángulos de cresta, ángulos de hélice, pasos, dimensiones de rodillos, dimensiones de diámetro NG y dimensiones LG, proporcionando un análisis exhaustivo de la calidad de roscas externas.

Medidas de Forma
El sistema incorpora capacidades avanzadas para la medición de parámetros de forma, incluyendo diámetros de rotación, redondez, coaxialidades, excentricidad axial y radial, cilindricidades, rectificación angular, paralelismos planos, conicidades y paralelismos dinámicos. Estas mediciones son críticas para componentes rotativos y de alta precisión.

Medidas de Tuercas
Para roscas internas y elementos de fijación, el sistema permite medir chavetas, asimetrías y rectificación angular, completando así la capacidad de inspección de uniones roscadas completas.

Comparación DXF
El software del equipo permite la comparación directa con archivos DXF de diseño, evaluando distancias desde el perfil nominal y distancias desde la tolerancia. También soporta evaluaciones GD&T (Geometric Dimensioning and Tolerancing), permitiendo la verificación de tolerancias geométricas según estándares internacionales.

Herramientas de Aplicación Especial
El equipo incluye funcionalidades específicas para geometrías complejas y aplicaciones especializadas, como la medición de árboles de levas, cigüeñales y ruedas de turbina. Estas herramientas especializadas permiten abordar los desafíos de medición más exigentes en industrias de alta tecnología.
