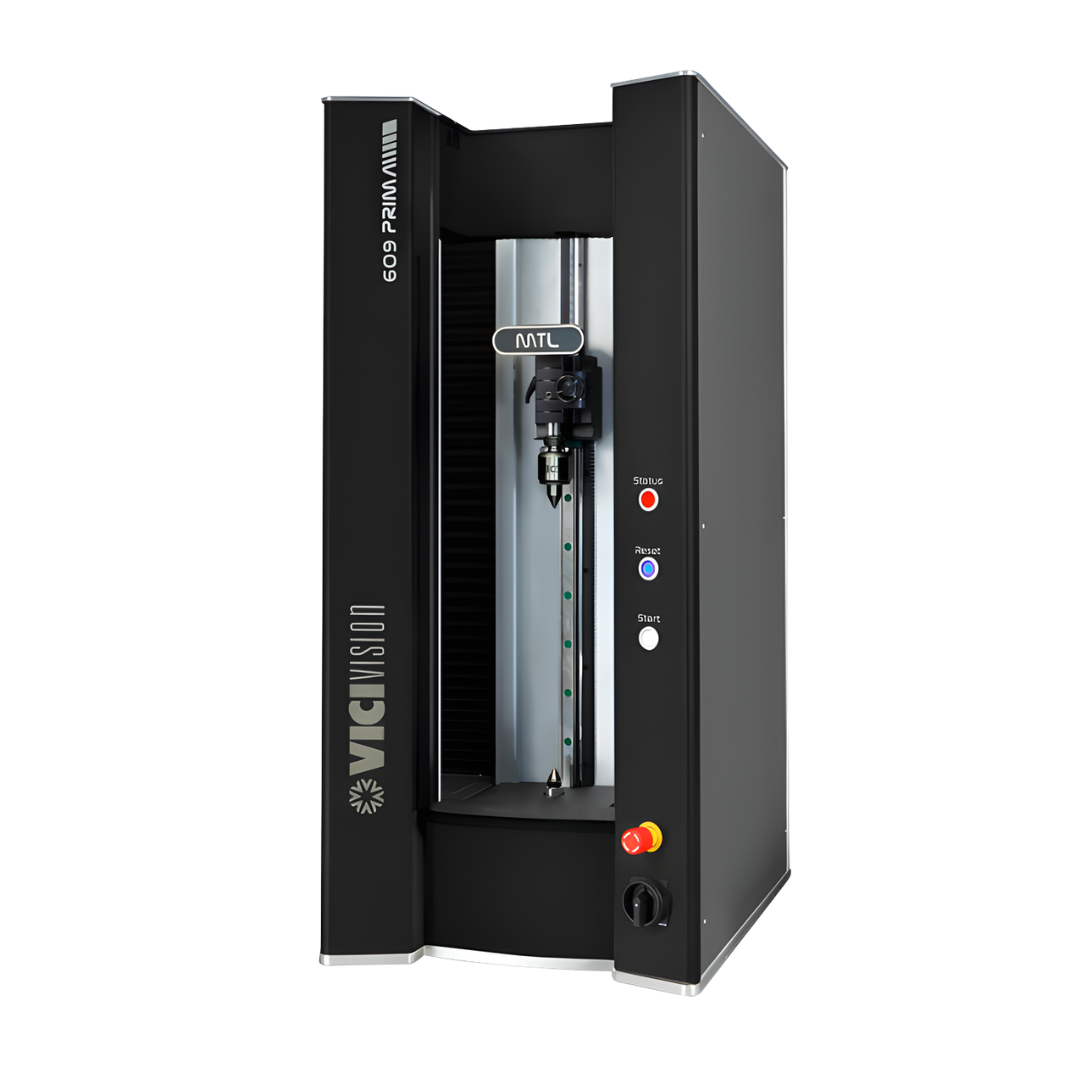

Máquina de Medición Óptica VICIVISION PRIMA SERIES

La serie PRIMA de VICIVISION es una línea de máquinas de medición óptica diseñada específicamente para integrarse en el entorno del taller de mecanizado, con un enfoque particular en operaciones de torneado. Se trata de un instrumento de metrología dimensional por visión que permite la inspección de componentes mecanizados sin contacto físico, combinando la captura de imágenes en tiempo real con capacidades de análisis automatizado.

Aplicaciones e Industrias de Uso
Este equipo está concebido para su uso en entornos de producción, específicamente en talleres de mecanizado y torneado. Su diseño y funcionalidades lo hacen especialmente adecuado para:

Industria metalmecánica: Control de calidad de piezas torneadas y fresadas de precisión.

Talleres de producción: Inspección en línea de procesos de torneado para supervisión continua de calidad.

Fabricación de componentes roscados: Verificación de tornillos, pernos, tuercas y otros elementos con geometrías roscadas complejas.

Relevancia Técnica y Funcionalidades Clave
La serie PRIMA incorpora características técnicas que optimizan los procesos de control de calidad en el taller:

Optimización de la Producción
El equipo mejora la eficiencia de la producción al acelerar los procesos de inspección, supervisar la calidad de las piezas en tiempo real y minimizar los desperdicios y las paradas no planificadas de las máquinas herramienta. Esta integración con el flujo de trabajo del taller permite una rápida recuperación de la inversión al reducir tiempos de inspección y detectar desviaciones de calidad de manera temprana.

Diseño Ergonómico para Uso en Taller
La máquina está concebida para el uso diario y continuo por parte de operarios de taller. El software muestra una imagen en tiempo real de la pieza, lo que, combinado con una amplia área de trabajo, permite una visión clara y sin obstrucciones del estado de la pieza a medir. Para facilitar la operativa, los sensores se retraen durante la carga y descarga, liberando el área de trabajo y permitiendo un acceso más cómodo a la pieza. La palanca de sujeción es ergonómica, con un mango ancho diseñado para ser utilizado cómodamente por operarios diestros y zurdos sin bloquear la visual de la pieza, garantizando así que la operación de sujeción no interfiera con el proceso de medición.

Capacidades de Medición Integrales
La serie PRIMA es una solución versátil de metrología que permite realizar una amplia gama de mediciones organizadas en cuatro categorías principales:

Mediciones Estáticas: El sistema puede realizar mediciones fundamentales de geometría básica, incluyendo diámetro, longitud, ángulo, radio y chaflán. Estas mediciones constituyen la base del control dimensional de piezas mecanizadas.

Mediciones Dinámicas (de forma): Para evaluar la calidad geométrica global de las piezas, el equipo permite medir parámetros de forma y posición como coaxialidad, descentramiento, circularidad, cilindricidad y conicidad. Estas mediciones son críticas para garantizar el correcto funcionamiento de componentes ensamblados.

Mediciones de Rosca (Hilo): Una de las capacidades más destacadas del equipo es su habilidad para medir geometrías roscadas completas. Puede determinar diámetro nominal, diámetro de paso, diámetro del núcleo, ángulo de cresta, paso y dimensión del rodillo, proporcionando un análisis exhaustivo de la calidad de roscas externas.

Mediciones de Tuerca: Para roscas internas, el sistema permite medir diámetro y asimetría, completando así la capacidad de inspección de uniones roscadas completas.

Esta capacidad de medición integral, que abarca desde dimensiones simples hasta geometrías complejas de roscas, la convierte en una herramienta de control de calidad eficiente y versátil para talleres que buscan una rápida recuperación de la inversión mediante la reducción de tiempos de inspección y la mejora de la calidad de sus productos.
