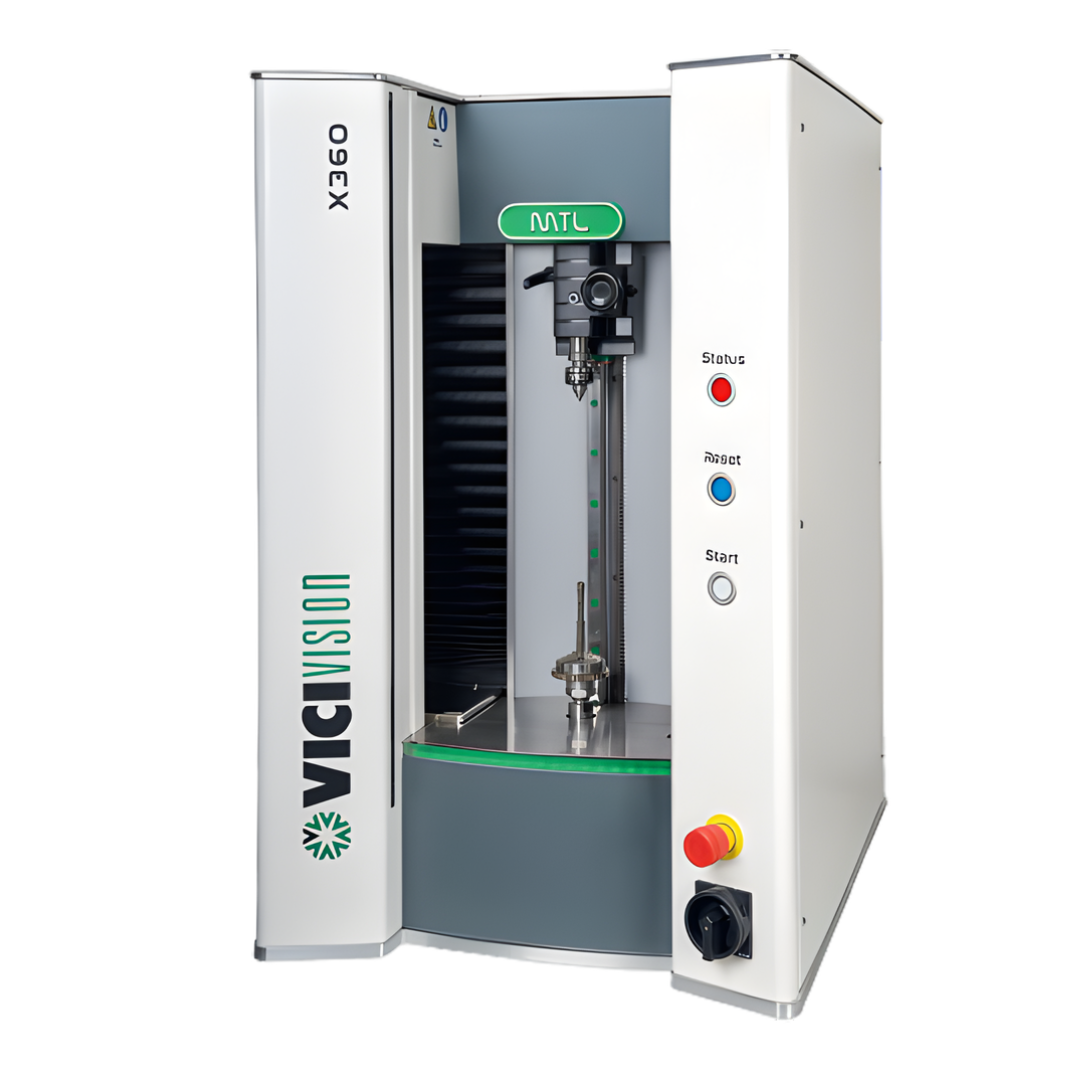

Máquina de Medición Óptica VICIVISION MTL X360

El sistema de medición óptico MTL X360, perteneciente a la Serie X del fabricante italiano VICIVISION, es un instrumento de metrología dimensional de alta precisión. Se trata de un equipo de medición por visión que combina la captura de imágenes de muy alta resolución con un amplio campo de visión, permitiendo la inspección de componentes sin contacto físico. A diferencia de los proyectores de perfiles tradicionales, el MTL X360 digitaliza el perfil de la pieza, ofreciendo una resolución comparable a la de un proyector de 400X o 500X, pero con las ventajas del almacenamiento digital y el análisis automatizado.

Aplicaciones e Industrias de Uso
Este equipo está específicamente diseñado para la verificación dimensional de piezas complejas y de tamaño reducido, convirtiéndose en una solución idónea para industrias que requieren alta precisión y trazabilidad. Sus principales aplicaciones incluyen:

Industria Médica y Dental: Medición de implantes dentales, componentes para instrumental quirúrgico y piezas protésicas.

Industria Relojera: Inspección de componentes de relojería y micropiezas.

Industria Mecánica de Precisión: Verificación de piezas micromecánicas, ejes de tamaño mediano y prototipos complejos.

Relevancia Técnica y Funcionalidades Clave
El MTL X360 destaca técnicamente por varias características que optimizan los procesos de control de calidad:

Alta Resolución y Amplio Campo de Medición: Ofrece un rango de medición de 300 x 60 mm, lo que permite inspeccionar desde las micropiezas más pequeñas hasta componentes de mayor tamaño, como ejes medianos, sin perder detalle.

Mediciones Objetivas y Trazabilidad: El sistema automatiza el proceso de inspección, eliminando la subjetividad del operador. Puede verificar el perfil externo completo de una pieza en cuestión de segundos y generar informes de medición objetivos. Para garantizar la trazabilidad, exigida en sectores regulados, la máquina guarda una fotografía del perfil de la pieza junto con los datos dimensionales, permitiendo verificaciones posteriores incluso después del envío al cliente.

Diseño Ergonómico y Robusto: Las amplias áreas de acceso iluminadas facilitan la carga y descarga de piezas pequeñas y complejas. La carcasa de acero inoxidable protege la óptica interna del polvo y los contaminantes, a la vez que facilita las tareas de limpieza y mantenimiento. Además, la baja resistencia a la rotación del contrapunto superior permite manipular y medir piezas muy pequeñas sin dañarlas.

Capacidades de Software Avanzadas: El software, desarrollado íntegramente por VICIVISION, captura imágenes en vivo de la pieza y permite realizar de forma automática una selección de más de 70 mediciones geométricas y más de 30 mediciones de forma. Incorpora un sistema de rotación de la pieza que posibilita la medición de defectos de forma como circularidad, cilindricidad, coaxialidad o excentricidad.

Alineación con la Industria 4.0: El sistema está diseñado para el entorno de fábrica digital. Todos los datos recopilados durante las mediciones son guardados automáticamente, lo que permite no solo el cumplimiento normativo y la trazabilidad, sino también la generación de informes históricos para monitorear tendencias de producción y optimizar los procesos.
