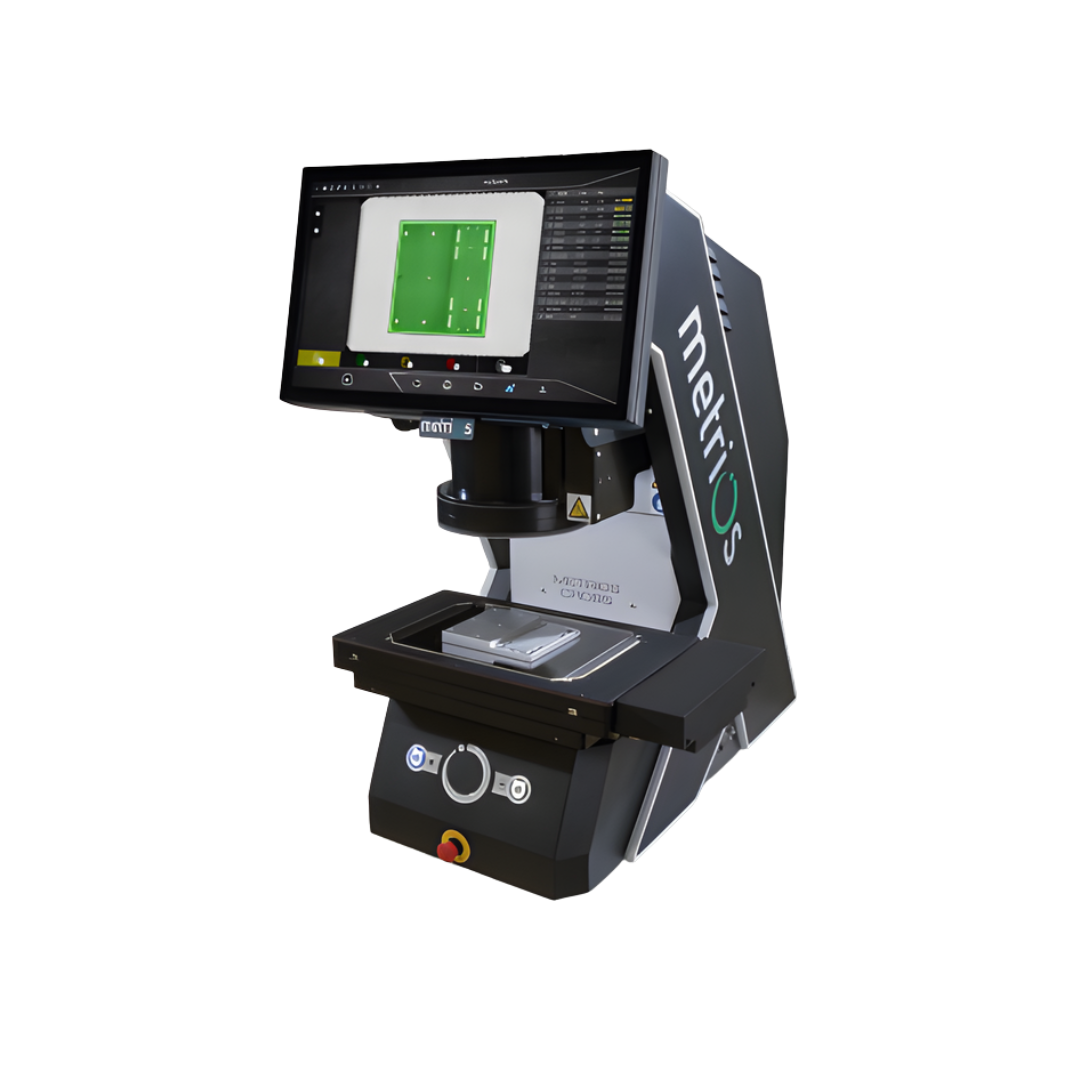

Máquina de Medición Óptica METRIOS

El modelo Metrios es una máquina de medición óptica de alta versatilidad, diseñada específicamente para adaptarse a una amplia variedad de aplicaciones industriales. Perteneciente a la colaboración tecnológica METRIOS-VICIVISION, este equipo representa una solución de metrología dimensional por visión que permite la inspección de componentes sin contacto físico, combinando óptica de alta precisión con sistemas de iluminación avanzados. Su enfoque principal es proporcionar soluciones de metrología dimensional que puedan integrarse en diferentes sectores productivos, desde la automoción y la industria aeroespacial hasta el sector médico, donde los requisitos de precisión y trazabilidad son críticos para la funcionalidad y seguridad de los productos.

Aplicaciones e Industrias de Uso
Este equipo está diseñado para entornos de producción y laboratorios de metrología que requieren flexibilidad para trabajar con diferentes tipos de piezas y volúmenes de inspección variables. Sus principales aplicaciones incluyen:

Industria automotriz: El equipo permite la medición precisa de componentes de motor, piezas de transmisión, sistemas de inyección, elementos de dirección y frenos, y otros componentes críticos para la seguridad y funcionamiento de vehículos. La capacidad de verificar dimensionalmente estas piezas garantiza su correcto ensamblaje y funcionamiento a lo largo de la vida útil del vehículo.

Industria aeroespacial: En este sector de exigencia máxima, el Metrios facilita la inspección de componentes estructurales, elementos de fijación de alta resistencia, álabes de turbina, discos de compresor y piezas que requieren trazabilidad completa y tolerancias extremadamente ajustadas. La capacidad de medir geometrías complejas y mantener registros detallados es fundamental para cumplir con las normativas aeronáuticas.

Sector médico: El equipo es ideal para la verificación de instrumental quirúrgico, implantes ortopédicos y dentales, componentes de dispositivos médicos y piezas de equipos de diagnóstico, donde la precisión dimensional afecta directamente a la funcionalidad, biocompatibilidad y seguridad del producto para el paciente.

Fabricación general: Más allá de sectores específicos, el Metrios es una solución versátil para el control de calidad de piezas mecanizadas, componentes ensamblados, productos inyectados y elementos fabricados por diversos procesos, en cualquier industria que requiera verificación dimensional fiable.

Capacidad de Medición Versátil
Una de las características más destacadas del modelo Metrios es su flexibilidad operativa, que permite adaptarse a diferentes necesidades de producción:

Medición de pieza individual: El equipo puede funcionar en modo de inspección individual, permitiendo verificar una sola pieza en pocos segundos y obteniendo un análisis dimensional completo con alta precisión. Este modo es ideal para control de calidad en producciones de lotes pequeños, piezas de alto valor o verificación de primeras piezas después de ajustes de máquina.

Medición multipieza: Ofrece la capacidad de verificar decenas de piezas simultáneamente en un solo ciclo de medición, lo que aumenta drásticamente el rendimiento del control de calidad en producciones de alto volumen. El operador puede colocar múltiples componentes en el área de medición y el sistema los identificará y medirá automáticamente, generando informes individuales para cada pieza en un único proceso.

Sistema de Iluminación Avanzado
El equipo incorpora un sofisticado sistema de iluminación diseñado específicamente para optimizar la captura de imágenes en diferentes tipos de superficies y geometrías:

Retroiluminación LED verde: Utiliza iluminación transmitida de longitud de onda verde para resaltar contornos y perfiles externos con máximo contraste. La luz verde es particularmente efectiva para la detección de bordes en piezas metálicas y superficies reflectantes, ya que reduce los efectos de deslumbramiento y mejora la definición de los bordes, lo que resulta ideal para mediciones de contorno y detección precisa de bordes.

Luz superior LED verde integrada en óptica: Emplea iluminación incidente coaxial integrada en el interior de la óptica para capturar detalles superficiales, texturas, acabados y características geométricas en la cara superior de las piezas. Esta configuración coaxial elimina sombras y proporciona una iluminación uniforme, esencial para visualizar y medir elementos como pequeñas marcas, grabados, microimperfecciones superficiales y características que no son detectables únicamente con iluminación transmitida.

Configuración de anillos LED multisectorial: El sistema cuenta con 2 anillos de iluminación independientes, cada uno dividido en 8 sectores controlables por separado. Esta configuración avanzada, con un total de 16 segmentos de iluminación independientes, permite un control direccional extremadamente preciso de la luz. Los operadores pueden activar sectores específicos para iluminar la pieza desde ángulos determinados, adaptándose a geometrías complejas, eliminando sombras no deseadas y resaltando características específicas que de otra manera serían difíciles de visualizar.

Relevancia Técnica y Ventajas Competitivas

Resolución Excepcional
El modelo Metrios destaca por su excepcional resolución de 0.0001 mm (equivalente a 0,1 micras o 100 nanómetros). Esta capacidad permite al equipo detectar variaciones dimensionales muy pequeñas, imperceptibles para sistemas de medición convencionales. La resolución de 0,1 micras sitúa a este equipo en la categoría de sistemas de metrología de alta precisión, capaz de resolver características y variaciones dimensionales a escala submicrométrica.

Área de Medición Optimizada
El equipo presenta un área de medición de 95 x 65 mm que coincide exactamente con el campo de visión de la cámara. Esta característica simplifica significativamente la operativa, ya que no requiere desplazamientos del eje para cubrir toda el área de trabajo. El operador puede visualizar y medir cualquier punto dentro del área sin necesidad de movimientos mecánicos, lo que acelera el proceso de inspección y reduce el desgaste de componentes móviles.

Capacidad para Piezas de Tamaño Medio
Con una altura máxima de pieza de 100 mm y un peso máximo de 5 kg, el equipo cubre un amplio espectro de componentes industriales, desde pequeñas piezas de precisión hasta componentes de tamaño medio. Esta capacidad lo hace adecuado para la mayoría de las aplicaciones en automoción, aeroespacial y sector médico.

Estabilidad Mecánica
Con un peso de 110 kg, la máquina ofrece la masa y estabilidad mecánica necesarias para garantizar mediciones precisas y repetibles incluso en entornos de producción exigentes. La inercia térmica y mecánica que proporciona esta masa contribuye a amortiguar vibraciones ambientales y minimizar los efectos de fluctuaciones térmicas, dos de los principales enemigos de la metrología de precisión.

Amplio Rango de Temperatura de Operación
La máquina está diseñada para operar en un rango de temperatura de 10 a 45 °C, lo que la hace adecuada para su uso tanto en laboratorios de metrología con ambiente controlado como en entornos de producción donde las condiciones térmicas pueden ser más variables. Esta amplitud térmica indica que el equipo incorpora compensaciones y diseños mecánicos que minimizan los efectos de la dilatación térmica en las mediciones.

Especificaciones Generales

Parámetro Valor
Modelo METRIOS
Temperatura de funcionamiento 10 a 45 °C
Resolución 0.0001 mm
Peso del equipo 110 kg
Capacidades de Medición

Parámetro Valor
Área de medición 95 x 65 mm
Campo de visión de la cámara 95 x 65 mm
Altura máxima de la pieza 100 mm
Peso máximo de la pieza 5 kg
Precisiones y Repetibilidades

Parámetro Valor
Precisión (en toda el área) (5 + 0,01L[mm]) μm
Repetibilidad (en toda el área) 2 μm
*Nota técnica: L[mm] se refiere a la longitud medida expresada en milímetros. El resultado de la fórmula de precisión se obtiene en micrómetros (μm). Por ejemplo, para una pieza de 50 mm de longitud, la precisión sería: 5 + (0,01 × 50) = 5 + 0,5 = 5,5 μm.*

Sistema de Iluminación

Parámetro Valor
Retroiluminación LED verde
Luz superior LED verde (integrada en óptica)
Número de anillos LED 2
Sectores por anillo 8 sectores independientes
Total de segmentos de iluminación 16 sectores controlables individualmente
