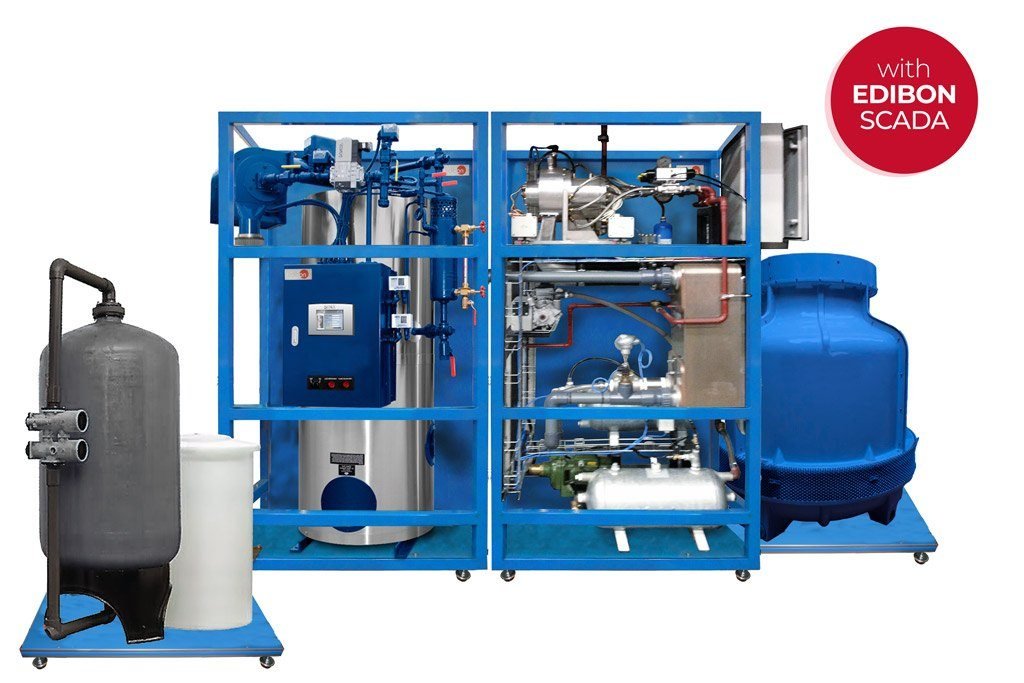

Central Térmica de Vapor hasta 20 kW, Controlada desde Computador (PC) y Pantalla Táctil

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Experimentos de la puesta en marcha:

1. Estudio, análisis y prueba de sistemas de seguridad.
2. Estudio, análisis y prueba de sistemas de medición.
3. Estudio, análisis y prueba de presión en el circuito.
4. Estudio de las técnicas de control de presión y temperatura en una planta de generación de vapor.
5. Estudio, análisis y prueba de la unidad descalcificadora de agua.
6. Estudio, análisis, funcionamiento y prueba de la caldera de vapor.
7. Estudio, análisis y prueba del sensor de caudal de vapor.
8. Estudio, análisis y prueba del condensador.
9. Estudio, análisis y prueba de la torre de refrigeración.
10. Estudio y análisis de los mantenimientos correspondientes en una planta de vapor.
11. Puesta en marcha de una planta de vapor.
12. Parada de una planta de vapor.

Experimentos durante el funcionamiento:

13. Estudio de la operación de una planta de generación de vapor.
14. Familiarización con un circuito cerrado de agua/vapor.
15. Estudio y comprensión de la primera y la segunda ley de la termodinámica.
16. Determinación de la eficiencia del generador de vapor.
17. Determinación del consumo de combustible en función del caudal de vapor entregado.
18. Determinación de la eficiencia del condensador.
19. Determinación de la cantidad de calor retirado por el condensador.
20. Determinación de la eficiencia mecánica/térmica ideal de la turbina.
21. Determinación de la eficiencia mecánica/térmica real de la turbina.
22. Determinación de la eficiencia de la torre de refrigeración.
23. Determinación de la cantidad de calor retirado por la torre de refrigeración.
24. Determinación del ratio agua-vapor requerido por la planta.
25. Estudio de la potencia producida.
26. Estudio de la eficiencia global del ciclo de vapor.
27. Caudal de vapor y rango de las medidas.

Ciclo termodinámico y estudio de la potencia generada:

28. Estudio, análisis y obtención del ciclo de Rankine para la planta de generación de vapor.
29. Estudio, análisis y obtención de la potencia generada en función de la presión de vapor, con y sin variación de carga en el generador.
30. Estudio, análisis y obtención de la presión de vapor en función de las revoluciones alcanzadas en la turbina de vapor, con y sin variación de la carga en el generador.
31. Estudio, análisis y obtención de la potencia generada en función del tipo de admisión a la turbina, con una presión de trabajo constante, con y sin variación de carga en el generador.
32. Estudio, análisis y obtención de la potencia generada en función de la presión de vacío a la salida de la turbina, con y sin variación de carga en el generador.
33. Estudio, análisis y obtención de la presión de vacío en la salida de la turbina en función de las revoluciones alcanzadas en la turbina de vapor, con y sin variación de la carga en el generador.

Parámetros en la generación de electricidad:

34. Estudio de la relación entre la potencia entregada a la red eléctrica y el caudal de vapor.
35. Estudio de la relación entre la potencia entregada a la red eléctrica y la presión del vapor.
36. Estudio de la relación entre la potencia entregada a la red eléctrica y la presión de vacío en la salida de la turbina.
37. Estudio de la relación de la generación de potencia activa del generador en función del caudal de vapor en modo isla.
38. Estudio de la relación de la generación de potencia activa del generador en función de la presión de vapor en modo isla.
39. Estudio de la relación de la generación de potencia activa del generador en función de la presión de vacío en la salida de la turbina en modo isla.
40. Estudio de la fluctuación de la turbina de vapor y del generador ante un cambio repentino de la demanda de potencia.
41. Estudio del procedimiento de sincronización del grupo turbinagenerador con la red eléctrica mediante el inversor de red.
42. Estudio de las consecuencias del desacople repentino del generador respecto de la red eléctrica y verificación de los sistemas de seguridad de la planta de potencia.
