Aplicación de Formación en Control de HVAC con KNX

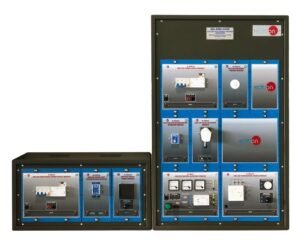

El AEL-KNX-HVAC es una aplicación diseñada para facilitar el estudio y comprensión de los sistemas de control de Calefacción, Ventilación y Aire Acondicionado (HVAC) basados en KNX. Este equipo sirve como una valiosa herramienta para fines educativos y profesionales, proporcionando experiencia práctica y conocimientos sobre las técnicas de cableado, programación y puesta en marcha asociadas a la tecnología KNX en el contexto de las aplicaciones HVAC.
Descripción del Producto
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Integración Básica del Sistema de Climatización: conexión y configuración de la fuente de alimentación y aplicación de técnicas de cableado para asegurar una instalación segura.
- Conexión del Controlador de Estancia KNX: integración del controlador de estancia KNX para el control centralizado de la climatización, configuración de funciones y parámetros de temperatura.
- Conexión del Sensor de Temperatura y Presencia: conexión e integración del sensor de temperatura y presencia KNX, programación para ajuste automático de la climatización según las condiciones ambientales.
- Control de Fan Coil KNX: conexión y configuración del controlador de Fan Coil KNX de cuatro y dos tuberías, ajuste de parámetros de ventilación y temperatura.
- Simulación de Temperatura Ambiente con Potenciómetro Integrado: uso del potenciómetro para la simulación de variaciones de temperatura. Evaluación de la respuesta del sistema de climatización a cambios simulados. Uso de voltímetros analógicos de 0-10V para la monitorización de señales de control de la climatización.
- Ajuste de Parámetros de Temperatura desde el Controlador con Pantalla Táctil: realización de ajustes en parámetros de climatización desde el controlador con pantalla táctil. Exploración de funciones avanzadas y configuración de escenarios.
Creación de Proyectos en ETS y Definición de Topología:
- Creación de un Nuevo Proyecto en ETS: desarrollo de un nuevo proyecto desde cero con el software ETS y definición de características generales y establecimiento de topología básica del sistema KNX.
- Definición de la Topología del Bus: configuración de la topología del bus KNX, identificación de dispositivos y establecimiento de direcciones físicas.
- Asignación de Direcciones Físicas: asignación de direcciones físicas a dispositivos KNX en el proyecto y seguimiento de normas y recomendaciones de direccionamiento.
- Verificación de la Topología: verificación de la coherencia de la configuración y cumplimiento de requisitos del sistema KNX.
Diagnóstico de Dispositivos KNX:
- Uso de Herramientas de Diagnóstico: utilización de herramientas de diagnóstico en el software ETS para verificar comunicación y estado de dispositivos KNX.
- Pruebas de Comunicación: realización de pruebas de comunicación entre dispositivos KNX y el bus e identificación y resolución de posibles problemas de conexión.
- Análisis de Telegramas: análisis de telegramas enviados y recibidos por dispositivos KNX, identificación de posibles errores o interferencias en la red.
- Diagnóstico de Errores: diagnóstico y solución de errores de configuración o conexión en dispositivos KNX y utilización de herramientas de diagnóstico disponibles en el software ETS.
- Registro de Eventos: utilización de funciones de registro de eventos para monitorear y analizar el comportamiento de dispositivos KNX en diferentes condiciones de operación.
