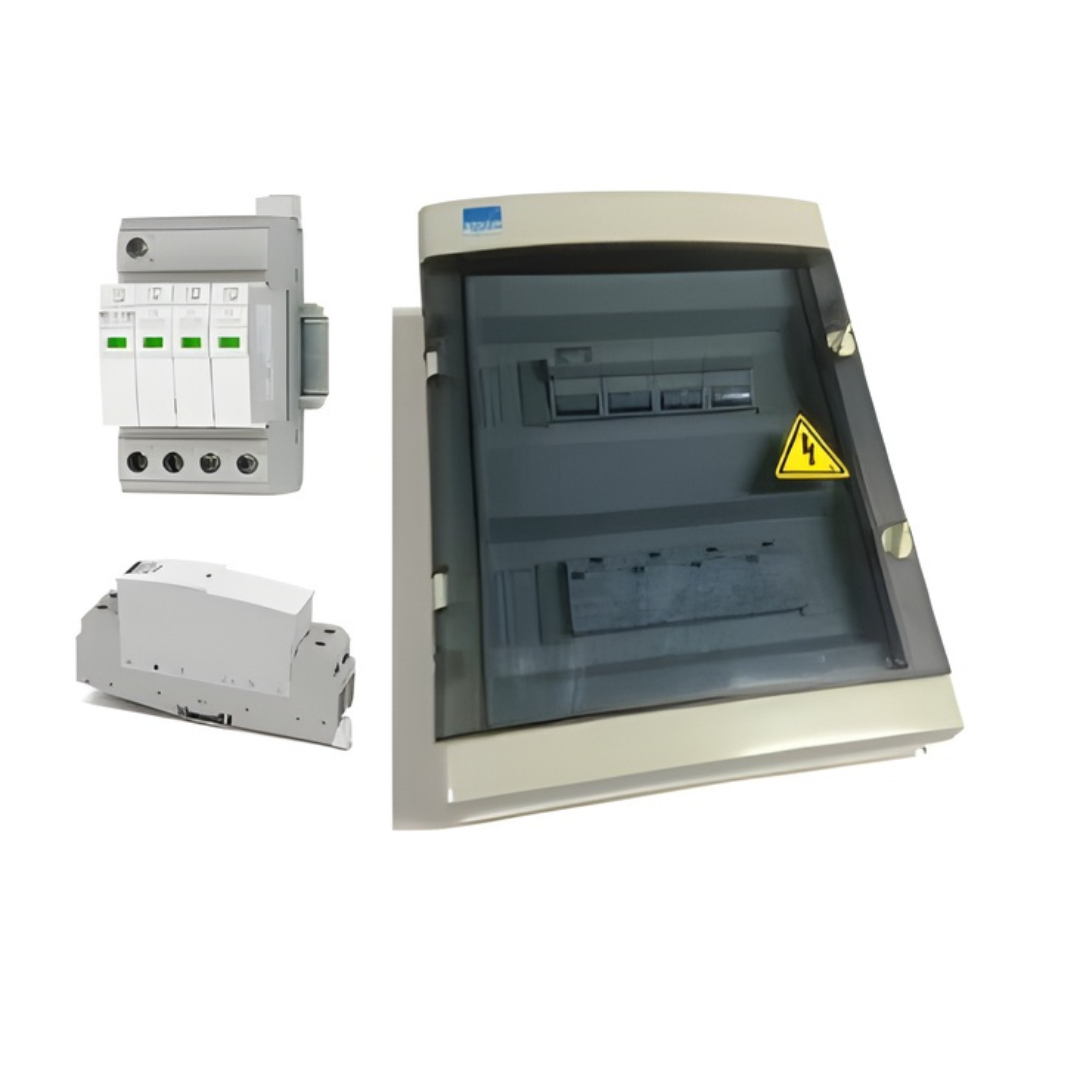

Supresores de Pico Modulares para Redes de Energía

Beneficios Principales

• Protección efectiva contra las sobretensiones de origen atmosférico, como rayos y descargas electrostáticas.
• Garantiza la continuidad del servicio al desviar las corrientes de sobretensión antes de que lleguen a los equipos conectados.
• Ideal para aplicaciones tanto industriales como residenciales, asegurando que los equipos estén siempre protegidos.
• Facilita la instalación y no requiere mantenimiento complejo, permitiendo un uso prolongado sin complicaciones.
• Ofrece una protección fiable para equipos sensibles a sobretensiones, minimizando el riesgo de fallos y daños costosos.

Características Destacadas

• Compatible con redes monofásicas y trifásicas 230/400V ~ (o 120/208V~), adaptable a diversas configuraciones.
• Fácil instalación en cualquier tipo de red de energía baja tensión, ya sea en entornos urbanos o sitios aislados.
• La selección del supresor adecuado se ajusta al riesgo de exposición a rayos y la sensibilidad de los equipos a proteger.
• Protege una amplia gama de equipos conectados a la red de energía, aumentando la seguridad general de las instalaciones.

Aplicaciones y Uso

• Ideal para la protección de equipos eléctricos en sectores industriales y residenciales contra daños por sobretensiones.
• Recomendado para instalaciones de redes de baja tensión donde se requieren equipos sensibles a sobretensiones.
• Perfecto para proteger tanto equipos internos como instalaciones ubicadas en sitios aislados, garantizando un rendimiento estable en cualquier ubicación.

Supresores de Pico Modulares para Redes de Energía

Características Técnicas

• Protección contra sobretensiones de origen atmosférico (rayos y descargas electrostáticas).
• Protege equipos alimentados en redes monofásicas y trifásicas 230/400V ~ (o 120/208V~).
• Ideal para aplicaciones industriales y residenciales.
• Conducen a tierra las corrientes creadas por las sobretensiones antes de que lleguen a los equipos conectados.
• Instalación en paralelo a la red de energía, asociándolos a un circuito de corte contra las corrientes de corto circuito.
• Conexión a tierra siguiendo la regla del camino más corto, asegurando la equipotencialidad de las tierras.

Rango de Protección

• Rango de corrientes de flujo: de 5 kA a 160 kA en onda 8/20 μs.
• Rango de corrientes de flujo: de 10 kA a 100 kA en onda 10/350 μs.
• Niveles de protección de 600 V a 4.000 V (dependiendo de la tecnología de protección utilizada).

Normas y Recomendaciones

• Cumplimiento con normas: NF-C 17-100, CEI 364 y CEI 61643-1.
• Requiere instalación en paralelo con circuitos de corte contra corto circuito, de acuerdo con la NFC 61-740 y 15-100.
• Conexión a tierra según la norma CEI 61024-1 para asegurar la equipotencialidad de las tierras.

Instalación

• Instalación en gabinetes de cabeza, divisionarios o secundarios.
• Instalación directa en el tablero general de baja tensión o en sitios aislados.
• Opcionalmente, se recomienda el uso de un sistema de vigilancia acoplado al circuito de corte de corto circuito o al supresor.
