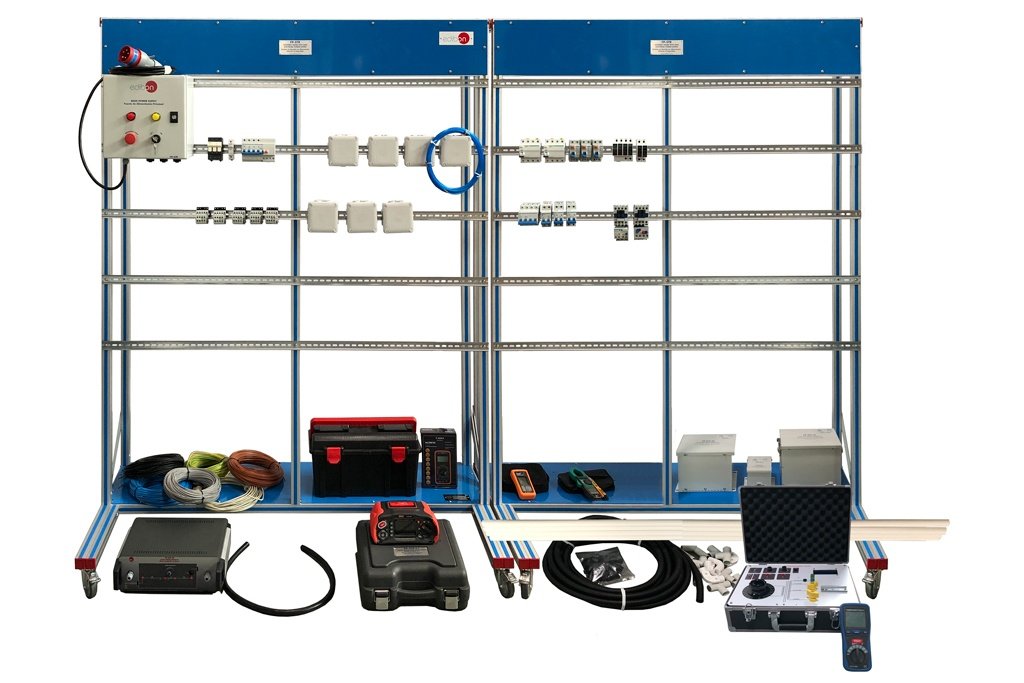

Prácticas de Cableado de Protecciones Eléctricas Industriales

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

1. Identificación de conexiones y cableado del interruptor diferencial bipolar tipo AC.
2. Identificación de conexiones y cableado del interruptor diferencial bipolar tipo A.
3. Identificación de conexiones y cableado del interruptor diferencial tetrapolar selectivo (S) tipo A.
4. Identificación de conexiones y cableado del interruptor magnetotérmico bipolar.
5. Identificación de conexiones y cableado del interruptor magnetotérmico tetrapolar.
6. Identificación de conexiones y cableado del interruptor magnetotérmico para instalaciones trifásicas con neutro.
7. Identificación de conexiones y cableado del interruptor magnetotérmico para instalaciones trifásicas sin neutro.
8. Identificación de conexiones y cableado del relé térmico.
9. Identificación de conexiones y cableado del relé electrónico para sobrecargas.
10. Identificación de conexiones y cableado del supresor de tensión transitoria.
11. Instalación de transformador de aislamiento.
12. Instalación de fusibles de protección.
13. Verificación del grado de selectividad de las protecciones.
14. Verificación corriente/tiempo de disparo del magnetotérmicosegún curva de disparo C.
15. Verificación corriente/tiempo de disparo del magnetotérmicosegún curva de disparo B.
16. Ajuste de la corriente de disparo del relé térmico.
17. Ajuste de la corriente de disparo del relé electrónico.
18. Inyección de corriente para la actuación de los interruptoresmagnetotérmicos.
19. Cableado del transformador monofásico (opcional).
20. Cableado del transformador trifásico (opcional).
21. Simulación de defecto a tierra y selectividad de las protecciones(opcional).
22. Inyección de corriente diferencial para la actuación de losinterruptores diferenciales (opcional).
23. Simulación de faltas a tierra con el equipo multifunción.
