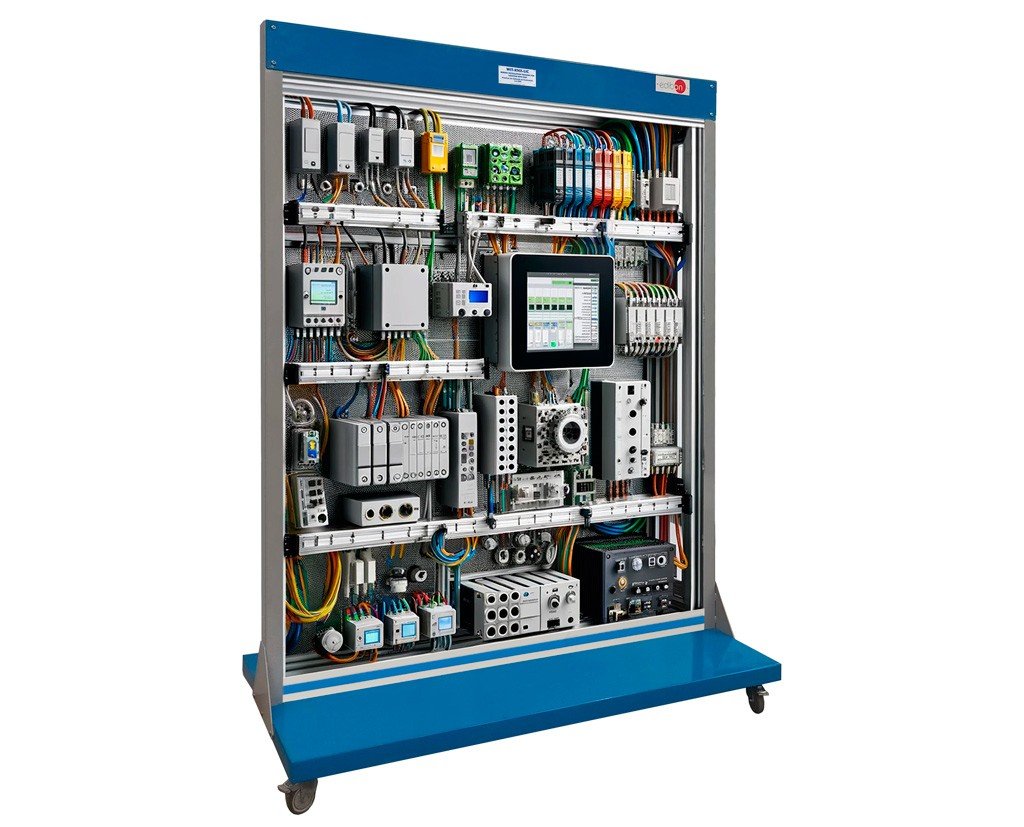

Prácticas de Cableado de Iluminación con KNX

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

1. Instalación de la Caja de Distribución Eléctrica:

• Procedimiento de instalación de protecciones y dispositivos KNX.
• Aplicación de técnicas de cableado adecuadas.

2. Realización del Control de Luminarias:

• Integración de luminarias LED en la instalación.
• Programación del control utilizando el módulo de salida binaria KNX.
• Aplicación de técnicas de cableado para una conexión segura.

3. Conexión del Sensor de Luminosidad:

• Conexión del sensor de luminosidad KNX.
• Configuración para ajuste automático de la iluminación según las condiciones de luz ambiental.
• Implementación de técnicas de cableado eficientes.

4. Interacción Manual con Pulsador KNX:

• Conexión e integración de un pulsador KNX.
• Programación para encendido y apagado manual de las luces en la estancia.

5. Instalación del Controlador KNX de Estancia con Pantalla Táctil:

• Configuración del controlador de estancia KNX con pantalla táctil.
• Exploración de funciones y capacidades de programación.
• Aplicación de técnicas de cableado estructurado.

6. Conexión e Integración KNX/DALI:

• Conexión de un controlador de luces DALI.
• Integración en el sistema KNX para control unificado de las luminarias DALI.
• Aplicación de técnicas de cableado avanzadas.

Creación de Proyectos en ETS y Definición de Topología:

7. Creación de un Nuevo Proyecto en ETS:

• Desarrollo de un nuevo proyecto desde cero con el software ETS.
• Definición de características generales y establecimiento de topología básica del sistema KNX.

8. Definición de la Topología del Bus:

• Configuración de la topología del bus KNX.
• Identificación de dispositivos y establecimiento de direcciones físicas.
• Aplicación de buenas prácticas de diseño.

9. Asignación de Direcciones Físicas:

• Asignación de direcciones físicas a dispositivos KNX en el proyecto.
• Seguimiento de normas y recomendaciones de direccionamiento.

10. Verificación de la Topología:

• Verificación de la coherencia de la configuración.
• Cumplimiento de requisitos del sistema KNX.

Diagnóstico de Dispositivos KNX:

11. Uso de Herramientas de Diagnóstico:

• Utilización de herramientas de diagnóstico en el software ETS para verificar comunicación y estado de dispositivos KNX.

12. Pruebas de Comunicación:

• Realización de pruebas de comunicación entre dispositivos KNX y el bus.
• Identificación y resolución de posibles problemas de conexión.

13. Análisis de Telegramas:

• Análisis de telegramas enviados y recibidos por dispositivos KNX.
• Identificación de posibles errores o interferencias en la red.

14. Diagnóstico de Errores:

• Diagnóstico y solución de errores de configuración o conexión en dispositivos KNX.
• Utilización de herramientas de diagnóstico disponibles en el software ETS.

15. Registro de Eventos:

• Utilización de funciones de registro de eventos para monitorear y analizar el comportamiento de dispositivos KNX en diferentes condiciones de operación.
