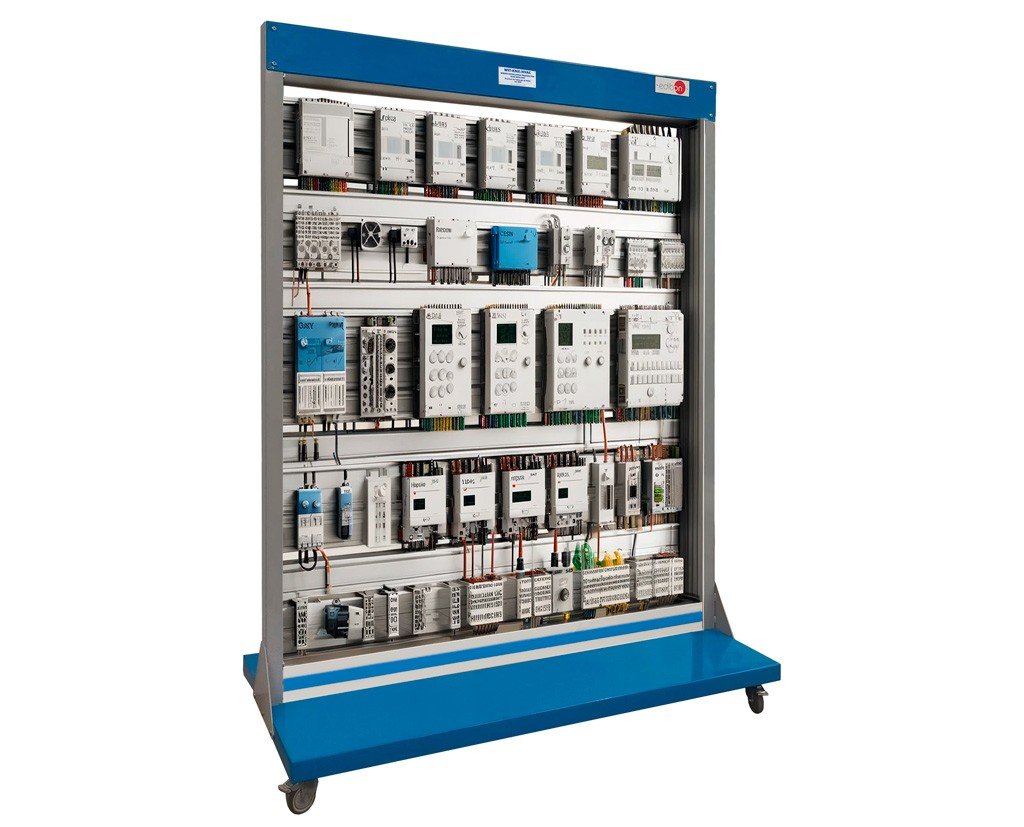

Prácticas de Cableado de HVAC con KNX

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

1. Integración Básica del Sistema de Climatización:

• Conexión y configuración de la caja de distribución eléctrica para dispositivos KNX en el sistema de climatización.
• Aplicación de técnicas de cableado para asegurar una instalación segura.

2. Conexión del Controlador de Estancia KNX:

• Integración del controlador de estancia KNX para el control centralizado de la climatización.
• Configuración de funciones y parámetros de temperatura.

3. Conexión del Sensor de Temperatura y Presencia:

• Conexión e integración del sensor de temperatura y presencia KNX.
• Programación para ajuste automático de la climatización según las condiciones ambientales.

4. Control de Fan Coil KNX:

• Conexión y configuración del controlador de Fan Coil KNX de cuatro y dos tuberías.
• Ajuste de parámetros de ventilación y temperatura.

5. Simulación de Ambiente con Caja Simuladora de Temperatura:

• Uso de la caja simuladora de temperatura ambiente para simular condiciones diversas.
• Evaluación de la respuesta del sistema de climatización a cambios simulados.

6. Variador de Frecuencia para Simulación de Control de Ventilación:

• Conexión y configuración del variador de frecuencia para simular control de ventilación.
• Ajuste de velocidades y monitoreo del comportamiento del sistema.

7. Motor de Inducción para Simulación de Ventilador:

• Integración y programación del motor de inducción para simular un ventilador.
• Verificación del rendimiento del sistema en condiciones de carga.

8. Interruptores Automáticos en el Control de Climatización:

• Conexión e integración de interruptores automáticos para control adicional.
• Configuración de escenarios y condiciones de encendido/apagado.

9. Monitoreo con Voltímetros Analógicos:

• Uso de voltímetros analógicos de 0 Ð 10 V para la monitorización de señales de control de la climatización.
• Verificación y ajuste de niveles de tensión en el sistema.

10. Ajuste de Parámetros desde el Controlador con Pantalla Táctil:

• Realización de ajustes en parámetros de climatización desde el controlador con pantalla táctil.
• Exploración de funciones avanzadas y configuración de escenarios.

Creación de Proyectos en ETS y Definición de Topología:

11. Creación de un Nuevo Proyecto en ETS:

• Desarrollo de un nuevo proyecto desde cero con el software ETS.
• Definición de características generales y establecimiento de topología básica del sistema KNX.

12. Definición de la Topología del Bus:

• Configuración de la topología del bus KNX.
• Identificación de dispositivos y establecimiento de direcciones físicas.
• Aplicación de buenas prácticas de diseño.

13. Asignación de Direcciones Físicas:

• Asignación de direcciones físicas a dispositivos KNX en el proyecto.
• Seguimiento de normas y recomendaciones de direccionamiento.

14. Verificación de la Topología:

• Verificación de la coherencia de la configuración.
• Cumplimiento de requisitos del sistema KNX.

Diagnóstico de Dispositivos KNX:

15. Uso de Herramientas de Diagnóstico:

• Utilización de herramientas de diagnóstico en el software ETS para verificar comunicación y estado de dispositivos KNX.

16. Pruebas de Comunicación:

• Realización de pruebas de comunicación entre dispositivos KNX y el bus.
• Identificación y resolución de posibles problemas de conexión.

17. Análisis de Telegramas:

• Análisis de telegramas enviados y recibidos por dispositivos KNX.
• Identificación de posibles errores o interferencias en la red.

18. Diagnóstico de Errores:

• Diagnóstico y solución de errores de configuración o conexión en dispositivos KNX.
• Utilización de herramientas de diagnóstico disponibles en el software ETS.

19. Registro de Eventos:

• Utilización de funciones de registro de eventos para monitorear y analizar el comportamiento de dispositivos KNX en diferentes condiciones de operación.
