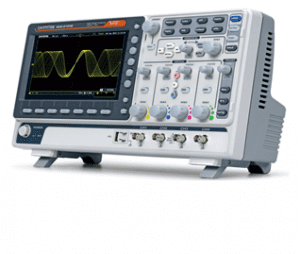

Gwinstek osciloscopio digital: GDS-2000E
El osciloscopio digital GDS-2000E presenta selecciones de ancho de banda de 200MHz, 100MH y 70MHz. El modelo de dos canales proporciona una tasa de muestreo en tiempo real de 1GSa / s para cada canal; el modelo de cuatro canales proporciona una tasa de muestreo máxima en tiempo real de 1GSa / s.
La pantalla LCD TFT 800 * 480 de 8 pulgadas y el rango vertical mínimo de 1mV / div permiten a la serie GDS-2000E medir señales débiles complejas y mostrar claramente los resultados de la medición.
Con respecto a la profundidad de la memoria, el osciloscopio digital de la serie GDS-2000E proporciona una memoria de 10M de largo para que los usuarios puedan recuperar y analizar completamente las formas de onda. Los usuarios, en función de los requisitos de la aplicación, pueden seleccionar 1K, 10K, 100K, 1M o 10M de profundidad de memoria. La profundidad de memoria corta que se coloca con la alta velocidad de muestreo permite a los usuarios observar formas de onda de cambio rápido y, por otro lado, la profundidad de memoria larga apunta a formas de onda continuamente cambiantes.
La serie GDS-2000E está equipada con funciones de búsqueda de forma de onda y memoria segmentada para expandir las aplicaciones flexibles de una memoria de 10M de longitud. La memoria segmentada se puede dividir al máximo en 29,000 secciones para que los usuarios eludan cualquier forma de onda sin importancia a fin de buscar rápidamente todas las formas de onda requeridas. Con la función, se pueden guardar formas de onda más significativas y las formas de onda del objetivo se pueden visualizar rápidamente.
- Selección de ancho de banda 200/100 / 70MHz; 2 o 4 canales
- Tasa de muestreo en tiempo real de 1GSa / s para cada canal (modelo de 2 canales); Tasa de muestreo máxima en tiempo real de 1GSa / s (modelo de 4 canales)
- Profundidad máxima de memoria estándar de 10M y tecnología de visualización de forma de onda VPO
- Tasa de actualización de forma de onda de 120,000 wfm / s
- Pantalla LCD TFT WVGA de 8 «
- FFT con puntos máximos de 1M para proporcionar una medición de resolución de dominio de frecuencia más alta
- Funciones de filtro digital de paso alto y bajo
- 29,000 secciones de memoria segmentada y funciones de búsqueda de forma de onda
- Función de descodificación y activación del bus serie I2C / SPI / UART / CAN / LIN
- Registro de datos Función Pistas Cambios de señal Hasta 100 horas
- Proporcionar la función de almacenamiento remoto de Internet
Marca: GW INSTEK
Descripción del Producto
La pantalla LCD TFT 800 * 480 de 8 pulgadas y el rango vertical mínimo de 1mV / div permiten a la serie GDS-2000E medir señales débiles complejas y mostrar claramente los resultados de la medición.
Con respecto a la profundidad de la memoria, el osciloscopio digital de la serie GDS-2000E proporciona una memoria de 10M de largo para que los usuarios puedan recuperar y analizar completamente las formas de onda. Los usuarios, en función de los requisitos de la aplicación, pueden seleccionar 1K, 10K, 100K, 1M o 10M de profundidad de memoria. La profundidad de memoria corta que se coloca con la alta velocidad de muestreo permite a los usuarios observar formas de onda de cambio rápido y, por otro lado, la profundidad de memoria larga apunta a formas de onda continuamente cambiantes.
La serie GDS-2000E está equipada con funciones de búsqueda de forma de onda y memoria segmentada para expandir las aplicaciones flexibles de una memoria de 10M de longitud. La memoria segmentada se puede dividir al máximo en 29,000 secciones para que los usuarios eludan cualquier forma de onda sin importancia a fin de buscar rápidamente todas las formas de onda requeridas. Con la función, se pueden guardar formas de onda más significativas y las formas de onda del objetivo se pueden visualizar rápidamente.
- Selección de ancho de banda 200/100 / 70MHz; 2 o 4 canales
- Tasa de muestreo en tiempo real de 1GSa / s para cada canal (modelo de 2 canales); Tasa de muestreo máxima en tiempo real de 1GSa / s (modelo de 4 canales)
- Profundidad máxima de memoria estándar de 10M y tecnología de visualización de forma de onda VPO
- Tasa de actualización de forma de onda de 120,000 wfm / s
- Pantalla LCD TFT WVGA de 8 «
- FFT con puntos máximos de 1M para proporcionar una medición de resolución de dominio de frecuencia más alta
- Funciones de filtro digital de paso alto y bajo
- 29,000 secciones de memoria segmentada y funciones de búsqueda de forma de onda
- Función de descodificación y activación del bus serie I2C / SPI / UART / CAN / LIN
- Registro de datos Función Pistas Cambios de señal Hasta 100 horas
- Proporcionar la función de almacenamiento remoto de Internet
