Equipo de Transductores e Instrumentación

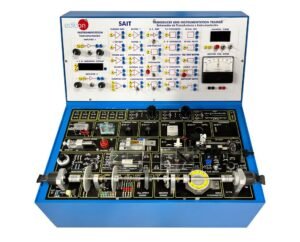

El Equipo de Transductores e Instrumentación, «SAIT», ha sido diseñado por EDIBON para mostrar la mayoría de los dispositivos utilizados en la industria que permiten a los sistemas electrónicos comunicarse con el mundo real, medir variables físicas y controlar procesos industriales.

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

1. Descripción de Sistemas de Control Básico.

Características del Sistema de Control:

2. Características de un sistema de control de temperatura ON/OFF.
3. Características de un sistema ON/ OFF de Iluminación.
4. Investigación de las características de un Sistema de Control Posicional.
5. Control Proporcional.
6. Control Proporcional+Integral.
7. Control Proporcional+Derivado.
8. Control Proporcional+Integral+Derivado.
9. Características de un Sistema de Control de Velocidad.
10. Funcionamiento en Lazo Abierto.
11. Funcionamiento en Lazo Cerrado, Control Proporcional.
12. Control Proporcional+Integral.
13. Control Proporcional+Integral+Derivado.

Dispositivos de visualización:

14. Aplicación del temporizador/contador como medidor de tiempo.
15. Aplicación del temporizador/contador como simple contador.
16. Aplicación del temporizador/contador como cuentarrevoluciones o frecuencímetro.
17. Características de una unidad de visualización de barra gráfica L.E.D.
18. Características de un medidor de bobina móvil.
19. Comparación de los medidores digital, de barra gráfica y de bobina móvil.
20. Ampliar el índice de tensión del medidor B. M.

Transductores de Resistencia variable en disposición angular o lineal:

21. Variación de la tensión de salida para un potenciómetro usado como transductor de posición.
22. El Buffer como compensador del efecto de la carga en la tensión de salida de un potenciómetro.
23. Servopotenciómetro. Variación de la tensión de salida en función y de su posición.
24. Medida de la Resistencia usando un circuito Puente de Wheatstone.
25. Medida de la tensión usando procedimientos de «Balance Nulo»(Método 1).
26. Medida de tensiones usando procedimientos de «Balance Nulo» (Método 2). Medida de tensiones menores que la tensión normal disponible.
27. Medida de tensiones usando procedimientos de «Balance Nulo» (Método 2). Medida de tensiones mayores que la tensión normal.

Transductores para Aplicaciones de Medida de la Temperatura:

28. Características de un circuito integrado de temperatura.
29. Construcción de un termómetro digital utilizando las ventajas del ENTRENADOR DE TRANSDUCTORES.
30. Características de un Transductor de Platino de Resistencia Dependiente de la Temperatura (T.D.R.).
31. El Termistor N.T.C. (Coeficiente de Temperatura Negativo) .
32. Características de un Termistor N.T.C. (Método de medida de la resistencia) .
33. Características del Termistor N.T.C. usado en un circuito de alarma (doble termistor).
34. Características de un Termopar Tipo «K».

Transductores para Aplicaciones de Medida de luz:

35. Características de una célula fotovoltaica.
36. Características de un fototransistor.
37. Detector de intensidad luminosa.
38. El P.I.N. Fotodiodo.
39. Características de un P.I.N. Fotodiodo.

Transductores de Posición Lineal

40. Características de un Transformador Diferencial de Variable Lineal (LVDT).
41. Características de una resistencia variable.
42. Características de un transductor extensiométrico.

Transductores para Aplicaciones de Medida Ambientales:

43. Características de un caudalímetro.
44. Características de un sensor de presión.
45. Características de un sensor de humedad.

Transductores para Velocidad Rotacional y Aplicaciones de Medidas de Posición:

46. Características de un transductor optoelectrónico ranurado y su aplicación para medida de conteo y velocidad.
47. Características de los optotransductores reflexivos y el disco del código Gray.
48. Características de un transductor inductivo.
49. Características de un transductor de efecto Hall.
50. Características de un tacogenerador de imán permanente de C.C.

Transductores para la Medida del Sonido:

51. Características del micrófono dinámico.
52. Características del receptor ultrasónico.

Transductores de Salida de Sonido:

53. Características del altavoz con bobina móvil.
54. Características de un zumbador (Buzzer).

Transductores de Salida para el Movimiento Lineal o Angular:

55. Características de un solenoide de C.C.
56. Características de un relé de C.C.
57. Características de una electroválvula de aire.
58. Características de un motor de imán permanente.

Circuitos Acondicionadores de Señales:

59. Características de los amplificadores de corriente continua 1, 2 x100.
60. Características de un amplificador de corriente y la aplicación de un buffer amplificador.
61. Características de los amplificadores de potencia y Buffer.
62. Características de un amplificador inversor.
63. Características de un amplificador Diferencial.

Circuitos Convertidores de Señal:

64. Características de un convertidor de tensión a corriente.
65. Características de un convertidor de corriente a tensión.
66. Características de un convertidor de tensión a frecuencia.
67. Características de un convertidor de frecuencia a tensión.
68. Característics de un Rectificador de Onda Completa.

Comparadores, Osciladores y Flitros:

69. Características de un comparador.
70. Características de un circuito de oscilador de alarma.
71. Características de un interruptor electrónico.
72. Características del oscilador de 40 kHz.
73. Características de los filtros.

Circuitos que realizan Operaciones Matemáticas:

74. Características de un amplificador Sumador.
75. Características de un integrador.
76. Características de un circuito Diferenciador.
77. Características de un circuito Sample and Hold.
