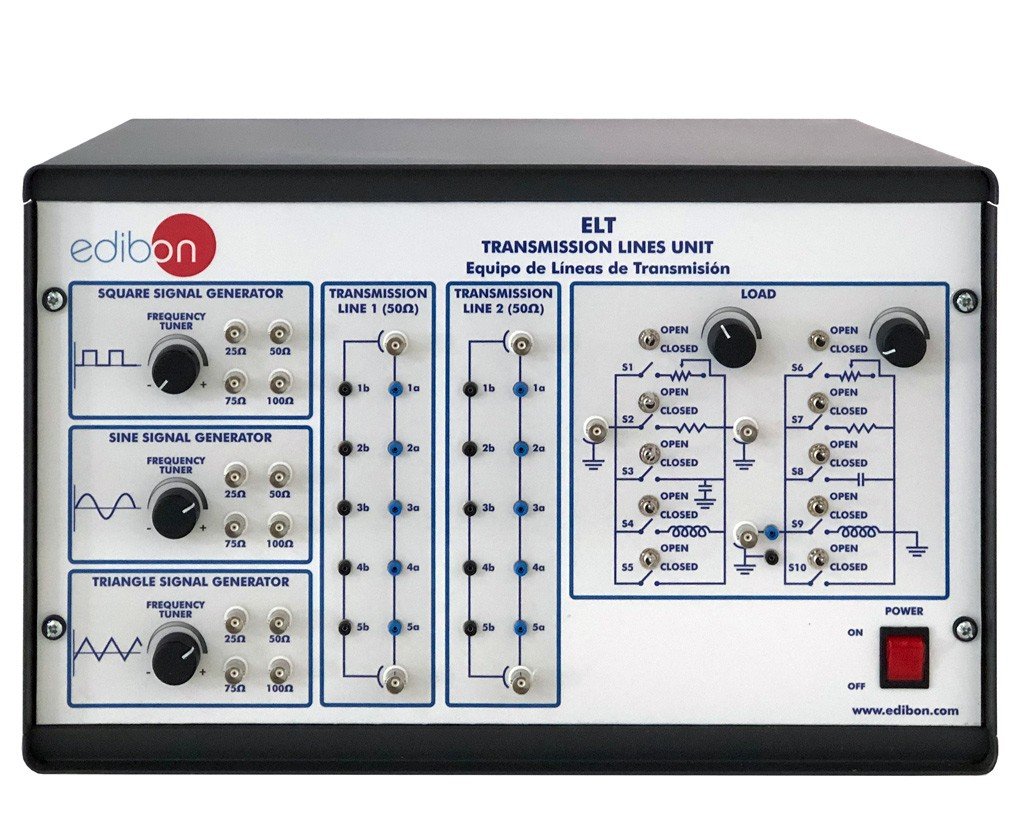

Equipo de Líneas de Transmisión

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

1. Familiarización con el equipo.
2. Análisis de la medición de atenuación a lo largo de la líneacon la señal sinusoidal.
3. Análisis de las mediciones de atenuación y distorsión a lolargo de la línea con la señal de triangular.
4. Análisis de las mediciones de atenuación y distorsión a lolargo de la línea con la señal cuadrada.
5. Cálculo de las pérdidas de inserción.
6. Medición de ROE de una carga adaptada y no adaptada yconversión en pérdida de retorno y coeficiente de reflexión.
7. Cálculo de la impedancia de la línea y del coeficiente dereflexión con el diagrama de Smith.
8. Análisis de la velocidad de propagación con reflectometría dedominio de tiempo (TDR por sus siglas en ingles).
9. Medición de la longitud de una línea con el TDR.
10. Uso de TDR para identificar fallos en la línea de transmisión.
11. Uso de TDR para identificar las diferencias entre las cargasadaptadas y no adaptadas y estudio de la impedancia de lalínea de transmisión.
12. Uso de TDR para identificar las diferencias entre las cargasinductivas y capacitivas.
13. Búsqueda de discontinuidades en una línea con TDR.
