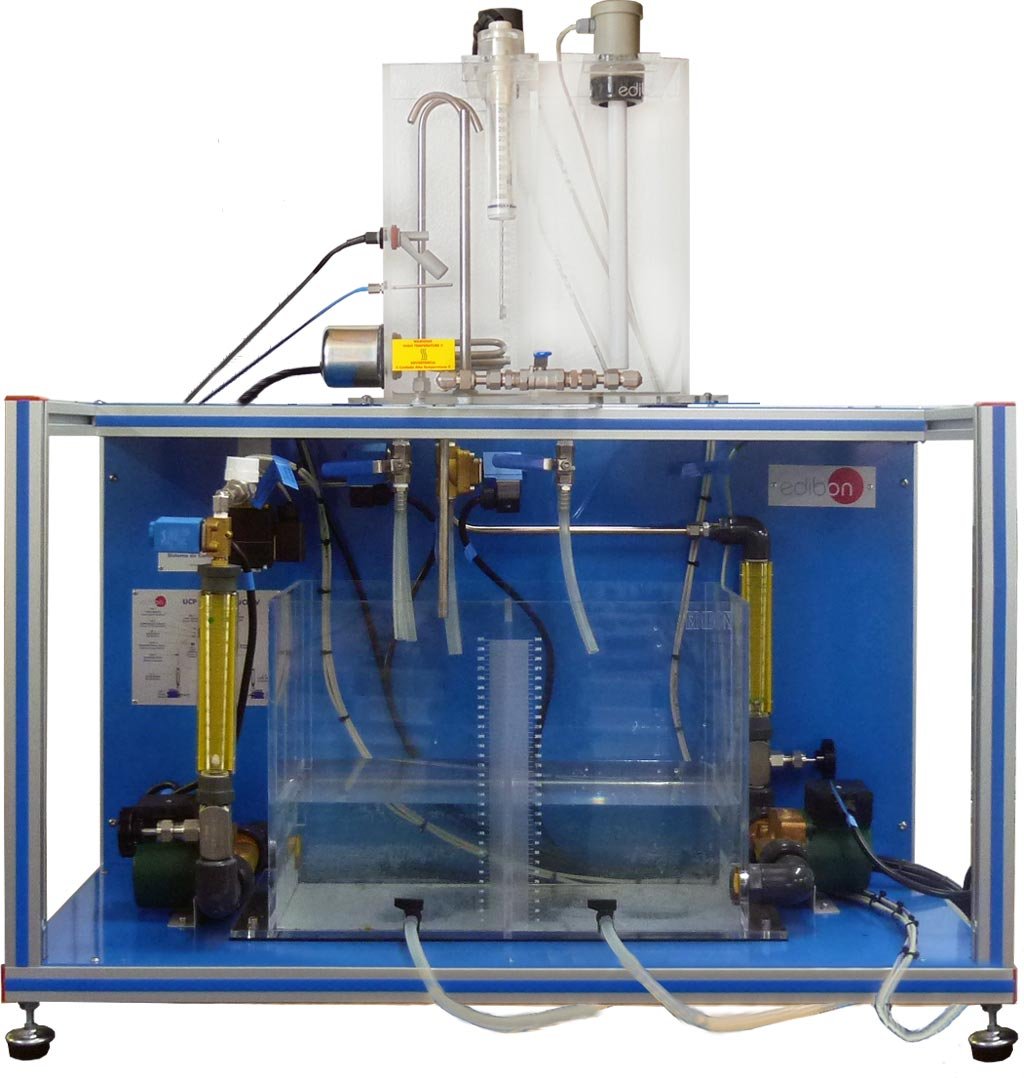

Control de Procesos (Válvula Electrónica), Controlado desde Computador (PC)

El Control de Procesos (Válvula Electrónica), gestionado desde una computadora a través del sistema UCP, diseñado por EDIBON, permite estudiar varios tipos de control automático y controlar diversas variables, tales como caudal, nivel, temperatura, presión, pH, conductividad y TDS (Total de Sólidos Disueltos), utilizando diferentes métodos de control.

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Prácticas a realizar con el Set para Control de Procesos de Temperatura para UCP (UCP-T):

1. Lazos de control de temperatura (Manual).
2. Lazos de control de temperatura (Todo/Nada).
3. Respuesta de un sistema de temperatura a una entrada en escalón.
4. Lazos de control de temperatura (Proporcional).
5. Lazos de control de temperatura (Proporcional + Integral).
6. Lazos de control de temperatura (Proporcional + Derivativo).
7. Lazos de control de temperatura (Proporcional + Derivativo + Integral).
8. Ajuste PID para un sistema de control de temperatura (Ziegler-Nichols).
9. Ajuste de las constantes de un controlador de temperatura (Curvas de reacción).
10. Calibración del sensor de temperatura.

Prácticas a realizar con el Set para Control de Procesos de Caudal para UCP (UCP-C):

11. Lazos de control de caudal (Manual).
12. Lazos de control de caudal (Todo/Nada).
13. Respuesta de un sistema de caudal a una entrada en escalón.
14. Lazos de control de caudal (Proporcional).
15. Lazos de control de caudal (Proporcional + Integral).
16. Lazos de control de caudal (Proporcional + Derivativo).
17. Lazos de control de caudal (Proporcional + Derivativo + Integral).
18. Ajuste PID para un sistema de control de caudal (Ziegler-Nichols).
19. Ajuste de las constantes de un controlador de caudal (Curvas de reacción).
20. Calibración del sensor de caudal.

Prácticas a realizar con el Set para el Control de Procesos de Nivel para UCP (UCP-N):

21. Lazos de control de nivel (Manual).
22. Lazos de control de nivel (Todo/Nada).
23. Respuesta de un sistema de nivel a una entrada en escalón.
24. Lazos de control de nivel (Proporcional).
25. Lazos de control de nivel (Proporcional + Integral).
26. Lazos de control de nivel (Proporcional + Derivativo).
27. Lazos de control de nivel (Proporcional + Derivativo + Integral).
28. Ajuste PID para un sistema de control de nivel (Ziegler-Nichols).
29. Ajuste de las constantes de un controlador de nivel (Curvas de reacción).
30. Calibración del sensor de nivel.

Prácticas a realizar con el Set para el Control de Procesos de Presión de Agua para UCP (UCP-PA):

31. Lazos de control de presión. (Manual).
32. Lazos de control de presión (Todo/Nada).
33. Respuesta de un sistema de presión a una entrada en escalón.
34. Lazos de control de presión (Proporcional).
35. Lazos de control de presión (Proporcional + Integral).
36. Lazos de control de presión (Proporcional + Derivativo).
37. Lazos de control de presión (Proporcional + Derivativo + Integral).
38. Ajuste PID para un sistema de control de presión (Ziegler-Nichols).
39. Ajuste de las constantes de un controlador de presión (Curvas de reacción).
40. Calibración del sensor de presión.

Prácticas a realizar con el Set para Control de Procesos de pH para UCP (UCP-PH):

41. Lazos de control de pH (Manual).
42. Lazos de control de pH (Todo/Nada).
43. Respuesta de un sistema de pH a una entrada en escalón.
44. Lazos de control de pH (Proporcional).
45. Lazos de control de pH (Proporcional + Integral).
46. Lazos de control de pH (Proporcional + Derivativo).
47. Lazos de control de pH (Proporcional + Derivativo + Integral).
48. Ajuste PID para un sistema de control de pH (Ziegler-Nichols).
49. Ajuste de las constantes de un controlador de pH (Curvas de reacción).
50. Calibración del sensor de pH.

Prácticas a realizar con el Set para el Control de Procesos de Conductividad y TDS (solidos disueltos totales) para UCP (UCP-CT):

51. Lazos de control de Conductividad. (Manual).
52. Lazos de control de Conductividad (Todo/Nada).
53. Respuesta de un sistema de conductividad a una entrada en escalón.
54. Lazos de control de Conductividad (Proporcional).
55. Lazos de control de Conductividad (Proporcional + Integral).
56. Lazos de control de Conductividad (Proporcional + Derivativo).
57. Lazos de control de Conductividad (Proporcional + Derivativo + Integral).
58. Ajuste PID para un sistema de control de conductividad (Ziegler-Nichols).
59. Ajuste de las constantes de un controlador de Conductividad (Curvas de reacción).
60. Lazos de control de TDS. (Manual).
61. Lazos de control de TDS (Todo/Nada).
62. Respuesta de un sistema de TDS a una entrada en escalón.
63. Lazos de control de TDS (Proporcional).
64. Lazos de control de TDS (Proporcional + Integral).
65. Lazos de control de TDS (Proporcional + Derivativo).
66. Lazos de control de TDS (Proporcional + Derivativo + Integral).
67. Ajuste PID para un sistema de control de TDS (Ziegler-Nichols).
68. Ajuste de las constantes de un controlador de TDS (Curvas de reacción).
69. Calibración del sensor de conductividad y TDS.

Control de procesos en cascada:

70. Control en cascada de temperatura y nivel.
71. Control en cascada de temperatura y caudal.
72. Control en cascada de temperatura y presión.

El sistema de control se lleva a cabo mediante una válvula proporcional motorizada (válvula electrónica).

El suministro básico del equipo incluye dos elementos principales: la Unidad Base para UCP («UCP-UB») y al menos uno de los siguientes sets requeridos:

Elementos principales de la Unidad Base para UCP («UCP-UB»):

1. Depósito de almacenamiento y colector en la parte superior del equipo, con un orificio en la pared divisoria central y drenaje en ambos compartimentos (hecho de metacrilato).

2. Tanque de proceso dual, interconectado mediante un orificio y una llave de bola, con rebosadero en la pared divisoria para evitar la inundación total del tanque y ajustar su volumen de líquido.

3. Circuito hidráulico, compuesto por dos bombas de circulación centrífugas, dos caudalímetros, tres electroválvulas todo/nada y una válvula proporcional motorizada (que permite ajustes infinitos) para el control.

4. Agitador de hélice, que asegura la uniformidad de las variables controladas.

Elementos requeridos (al menos uno, no incluidos):

• UCP-T: Set para control de temperatura.

• UCP-C: Set para control de caudal.

• UCP-N: Set para control de nivel.

• UCP-PA: Set para control de presión de agua.

• UCP-PH: Set para control de pH.

• UCP-CT: Set para control de conductividad y TDS (sólidos disueltos totales).

Estos elementos, diseñados por EDIBON, permiten realizar diferentes tipos de control y estudiar experimentalmente las respuestas del sistema. Se puede realizar control en lazo cerrado con un controlador todo/nada (ON/OFF), control manual para alcanzar un valor deseado, y control con diferentes tipos de controladores, como proporcional (P), proporcional + integral (PI), y proporcional + derivativo (PD). También se pueden estudiar las características de los componentes integral, proporcional o derivativo de un controlador PID, y ajustar las componentes del PID para controlar las variables.

Sistema de control:

Este equipo se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, que incluye:

• El equipo en sí.

• Una caja-interface de control.

• Una tarjeta de adquisición de datos.

• Paquetes de software para control, adquisición de datos y manejo de parámetros del proceso.

Todo el sistema permite controlar el proceso y monitorear los parámetros involucrados en el control de las variables. Además, se proporciona un diagrama de proceso que muestra la ubicación de todos los elementos, válvulas, sensores, actuadores, etc., presentes en el equipo.
