¿Qué es la rugosidad relativa? La rugosidad relativa es la relación adimensional entre la rugosidad absoluta de la pared interior de la tubería y su diámetro interno. En otras palabras, mide cuán importantes son las asperezas del material respecto al tamaño del conducto. Lamentablemente no se puede usar un medidor de rugosidad para obtener este valor, aunque estas herramientas pueden ayudar a obtener el valor de la rugosidad absoluta: necesaria para el cálculo de la rugosidad relativa.
¿Es lo mismo rugosidad relativa que absoluta?
No. Y entender la diferencia evita errores en cálculos de fricción y selección de materiales.
- Rugosidad absoluta (ε): es la altura promedio de las irregularidades internas de la tubería. Depende del material y de su estado (nuevo, corroído). Se expresa en unidades de longitud.
- Rugosidad relativa (ε/D): es la comparación entre la rugosidad absoluta y el diámetro interno. No tiene unidades. Permite evaluar cuánto afecta la textura de la pared en función del tamaño del conducto y es clave para ubicar el comportamiento del flujo en diagramas como Moody.
Un punto práctico: dos tuberías del mismo material pueden comportarse distinto si sus diámetros difieren, y es la rugosidad relativa la que revela esa diferencia.
¿Para qué se realiza la medición de rugosidad relativa?

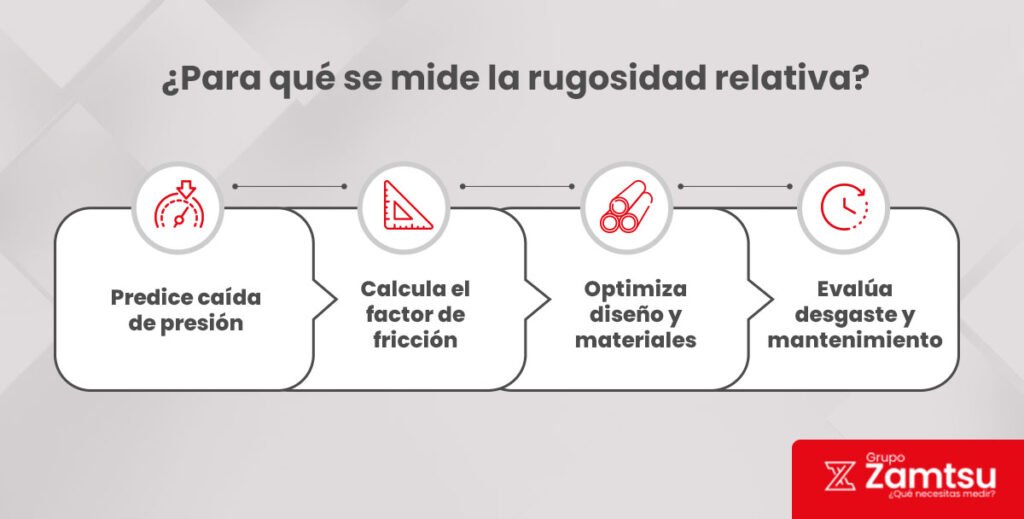

La medición —o el cálculo— de la rugosidad relativa es esencial en ingeniería de fluidos porque permite anticipar el nivel de fricción que encontrará el fluido dentro de la tubería y, por lo tanto, la pérdida de energía que tendrá el sistema.
- Pérdida de presión: Una mayor fricción significa una caída de presión más pronunciada a lo largo del recorrido. Para mantener el caudal, la instalación necesitará más potencia de bombeo, lo que incrementa los costos operativos.
- Cálculo del factor de fricción (f): La rugosidad relativa es uno de los dos parámetros clave —junto con el Número de Reynolds— para determinar el factor de fricción en flujo turbulento. Sin este dato, es imposible estimar pérdidas de carga con precisión.
- Diseño y selección de tuberías: Con un valor correcto de rugosidad relativa, el técnico puede elegir materiales y diámetros adecuados para el caudal y la longitud del sistema. Esto asegura eficiencia energética, costos controlados y un diseño compatible con las condiciones reales del fluido.
- Envejecimiento de tuberías: Con el tiempo, la rugosidad absoluta aumenta debido a corrosión, incrustaciones o desgaste. Esto eleva la rugosidad relativa, incrementa la fricción y obliga a recalcularla periódicamente para prever caídas de presión y planificar mantenimiento.
¿Cómo calcular la rugosidad relativa?
La fórmula para calcular la rugosidad relativa es sencilla:
Rugosidad Relativa (ε/D) = Rugosidad Absoluta (ε) / Diámetro Interno (D).
Donde:
- ε es la Rugosidad Absoluta (en unidades de longitud).
- D es el Diámetro Interior de la tubería (en las mismas unidades de longitud que ε)
¿Cómo se calcula la rugosidad relativa en la práctica?
Aunque la fórmula de la rugosidad relativa es sencilla, la dificultad real está en obtener la rugosidad absoluta (ε), ya que no es un valor medible de forma directa en una tubería en servicio. Por ello, en la práctica se recurre a tres métodos principales para estimar ε/D.
1. Uso de tablas de materiales
Es el método más habitual en diseño y cálculo preliminar. Se toma un valor tabulado de ε correspondiente al material de la tubería, asumiendo que la rugosidad absoluta es una propiedad característica del material.
Limitación: estos valores representan tuberías nuevas y limpias.
2. Método de la arena equivalente
Las tablas de rugosidad absoluta no provienen de una medición directa de la superficie, sino de un criterio experimental. La rugosidad absoluta (ε) se conceptualiza como la altura promedio de granos de arena uniformes que, al recubrir interiormente una tubería, generarían la misma pérdida de presión por fricción que la superficie real.
3. Determinación mediante el diagrama de Moody
Cuando se requiere conocer la rugosidad efectiva de una tubería ya instalada, se puede obtener de manera indirecta a partir de mediciones reales de flujo.

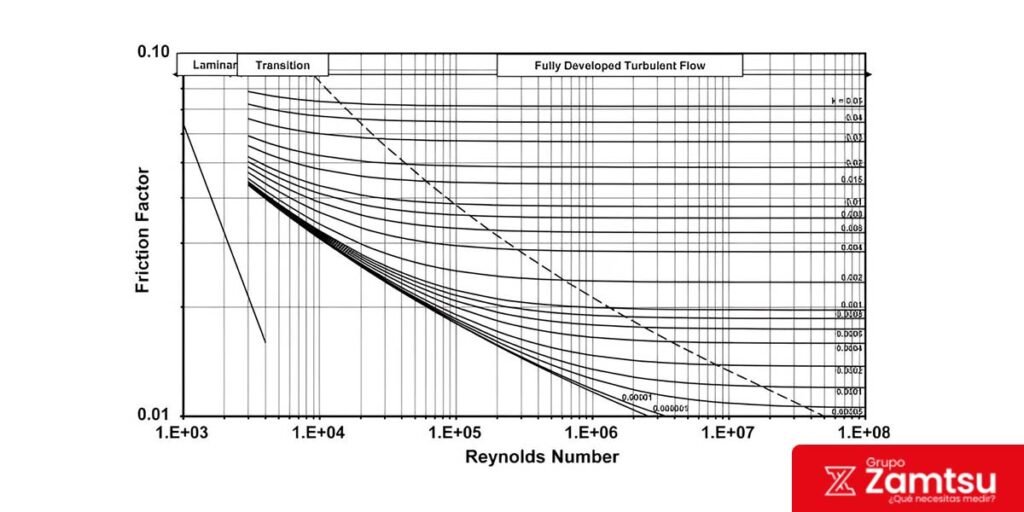

Si se cuenta con el gradiente de presión medido, el Número de Reynolds (N_R) y el factor de fricción (f), es posible ubicar el punto correspondiente en el Diagrama de Moody y leer directamente el valor de ε/D.
Ejemplo de aplicación de fórmulas de rugosidad relativa
Un ingeniero debe evaluar una tubería de hierro fundido sin revestir con un diámetro interno (D) de 300 mm. De acuerdo con tablas basadas en el método de arena equivalente, la rugosidad absoluta (ε) de este material es aproximadamente 0.26 mm.
Cálculo de la rugosidad relativa (ε/D)
Primero, ambas magnitudes deben estar en las mismas unidades:
Rugosidad Relativa = ε/D
Sustituimos:
ε/D = 0.26mm/300 mm = 0.000866
Redondeando: 0.00087
¿Para qué se usa el rugosímetro industrial?
Los rugosímetros son unas herramientas esenciales en la metrología industrial que se utiliza para caracterizar el acabado superficial de un material.
Mediante la medición de parámetros Ra (Rugosidad Media Aritmética) o Rz (Altura Máxima de Cresta a Valle), un modelo como el medidor de rugosidad DR130 puede ayudar a obtener una aproximación directa de la rugosidad absoluta en tuberías nuevas. Este valor medido y preciso te permitirá luego realizar el cálculo de la rugosidad relativa. ¿Necesitas rugosímetros industriales de alta precisión? Encuentra rugosímetros certificados y equipos de última tecnología en nuestro catálogo
