En entornos como una subestación eléctrica, el control de variables ambientales es un factor crítico para la confiabilidad operativa. Variaciones fuera de tolerancia en temperatura y humedad pueden acelerar la degradación de equipos, afectar aislaciones eléctricas, generar condensación en tableros de control y aumentar el riesgo de fallas no programadas.
Es por ello que Luz del Sur S.A.A. encontró en nosotros un aliado que les brinde equipo y soporte en su proyecto de implementación de monitoreo ambiental en la subestación eléctrica de San Bartolo.
La empresa necesitaba migrar de un esquema manual basado en equipos portátiles hacia un sistema automatizado, integrado y validable dentro de su arquitectura SCADA existente.
Diagnóstico técnico: Limitaciones del esquema manual
Durante la etapa de levantamiento técnico junto al equipo se logro dar con tres problemas estructurales:
- Falta de monitoreo continuo
El uso de equipos portátiles implicaba mediciones puntuales, no monitoreo en tiempo real. Esto generaba ventanas ciegas entre registros.
- Procesamiento manual de datos
La descarga manual de datos y posterior elaboración de reportes implicaba:
- Retrasos en la detección de desviaciones.
- Mayor probabilidad de error humano.
- Falta de trazabilidad inmediata.
- Integración inexistente con SCADA
Los datos no estaban integrados al sistema central de supervisión, lo que impedía generar alarmas automáticas o correlacionar eventos ambientales con eventos eléctricos.
En infraestructura eléctrica crítica, los estándares internacionales como IEC 62271 (equipos de alta tensión) y buenas prácticas alineadas con ISO 9001 e ISO 14001 exigen trazabilidad de variables que puedan impactar seguridad, continuidad operativa y mantenimiento predictivo.
El modelo anterior no cumplía con un enfoque preventivo ni con criterios de auditoría técnica basados en datos en tiempo real.

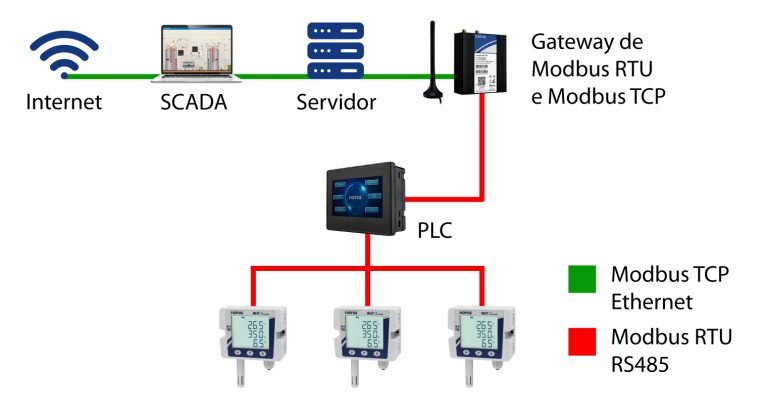

Estrategia aplicada: Selección tecnológica y arquitectura de integración
Desde Zamtsu definimos una estrategia basada en cuatro criterios técnicos:
- Integración directa vía RS-485 Modbus RTU.
- Precisión certificada para condiciones industriales.
- Estabilidad a largo plazo con mínima deriva.
- Escalabilidad futura sin rediseño estructural.
Tras el análisis comparativo, seleccionamos el transmisor RHT Climate 485 del fabricante NOVUS Automation.
Este equipo ofrecía:
- Precisión típica: ±0.5 °C en temperatura.
- Precisión de humedad: ±3 %RH.
- Comunicación RS-485 nativa (Modbus RTU).
- Alta estabilidad y baja deriva anual.
- Protección adecuada para ambientes industriales.
Desde el punto de vista estratégico, la decisión no solo resolvía el problema actual, sino que habilitaba una arquitectura de monitoreo escalable sin depender de dispositivos portátiles desconectados del ecosistema digital.
Implementación: Prueba piloto controlada y validación técnica
Fase 1: Proyecto piloto

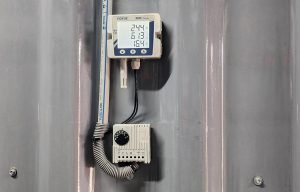

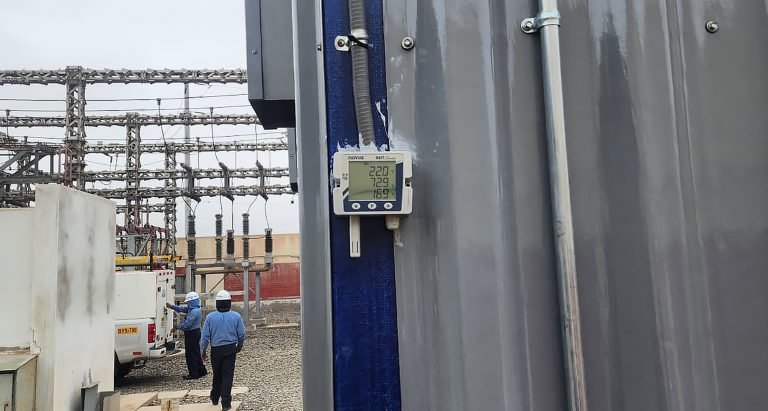

Iniciamos con la instalación de dos unidades como prueba piloto en zonas críticas de la subestación.
Las etapas incluyeron:
- Estudio de ubicación para evitar corrientes de aire artificiales.
- Validación de interferencia electromagnética.
- Integración al SCADA mediante protocolo Modbus RTU.
- Configuración de parámetros de lectura y alarmas.
Criterios de validación aplicados
Para asegurar confiabilidad:
- Se contrastaron mediciones con instrumento patrón calibrado.
- Se verificó tolerancia dentro de ±1 % respecto al patrón.
- Se evaluó estabilidad durante ciclos térmicos de operación.
- Se validó comunicación sin pérdida de paquetes en red RS-485.
El sistema demostró estabilidad operativa y lectura consistente dentro de las tolerancias especificadas por el fabricante.
Resultados obtenidos: Impacto medible en operación
Tras la implementación del RHT Climate 485, los resultados fueron claros:
- Reducción del tiempo de respuesta
La generación de alarmas en tiempo real redujo el tiempo de detección de desviaciones de horas a minutos.
- Eliminación del procesamiento manual
Se eliminó el flujo:
- Toma manual
- Descarga
- Consolidación en reportes
Esto redujo aproximadamente un 70 % el tiempo operativo asociado al monitoreo ambiental.
- Mejora en trazabilidad

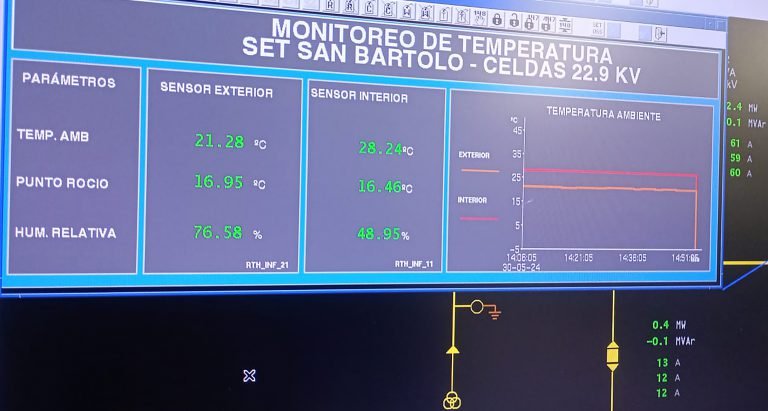

Cada lectura quedó registrada en el sistema SCADA con:
- Fecha y hora exacta.
- Histórico continuo.
- Posibilidad de auditoría retroactiva.
Esto fortalece el cumplimiento de políticas internas de calidad y facilita auditorías técnicas.
- Escalabilidad confirmada
Tras el éxito del piloto:
- Se adquirieron 25 unidades adicionales.
- Se proyectó la instalación de 50 equipos más en el corto plazo.
El cliente validó que el modelo era técnica y económicamente viable para expansión.
Impacto en cumplimiento normativo y reducción de riesgo operativo
Desde una perspectiva estratégica, el mayor valor no fue solo la automatización, sino la reducción del riesgo operativo.
Trazabilidad
El registro continuo permite:
- Identificar tendencias de humedad que puedan afectar aislación.
- Detectar condiciones propensas a condensación.
- Correlacionar eventos ambientales con fallas eléctricas.
Cumplimiento y auditoría
El sistema cumple con criterios de:
- Registro automático verificable.
- Datos históricos no manipulables.
- Integración en plataforma central.
Esto alinea la operación con buenas prácticas industriales y estándares internacionales aplicables a infraestructura eléctrica.
Reducción de riesgo
Un ambiente fuera de rango puede provocar:
- Fallas prematuras en equipos.
- Paradas no programadas.
- Costos elevados por mantenimiento correctivo.
El monitoreo continuo reduce la probabilidad de estos eventos, migrando el enfoque de reactivo a preventivo.
Reflexión estratégica como líder del proyecto
Desde la experiencia técnica del proyecto desde Zamtsu, considero que el mayor logro no fue la instalación de un equipo, sino la transformación del enfoque de monitoreo.
Pasamos de un esquema aislado y manual a una arquitectura digital integrada, basada en datos en tiempo real y preparada para expansión nacional.
Este tipo de proyectos demuestra que la automatización no es solo tecnología: es gestión del riesgo, continuidad operativa y sostenibilidad.
La colaboración entre Zamtsu y NOVUS permitió entregar una solución técnica sólida, validada en campo y alineada con estándares industriales exigentes.
En infraestructura crítica, la diferencia entre medir y monitorear es estratégica.
Conclusión
La implementación del RHT Climate 485 en la subestación de San Bartolo marcó un punto de inflexión en la gestión ambiental de la operación.
Se logró:
- Monitoreo en tiempo real.
- Integración SCADA.
- Reducción significativa de tiempos operativos.
- Escalabilidad validada.
- Mayor trazabilidad y cumplimiento normativo.
Para empresas que operan en sectores donde la continuidad es crítica —energía, industria, minería, manufactura— el monitoreo ambiental automatizado no es un lujo: es una necesidad estratégica.
Si su organización enfrenta desafíos similares en control ambiental, integración SCADA o digitalización de procesos de monitoreo con tecnología Novus o soluciones tipo Datalogger, una evaluación técnica especializada puede ser el primer paso hacia una operación más segura, trazable y eficiente.
